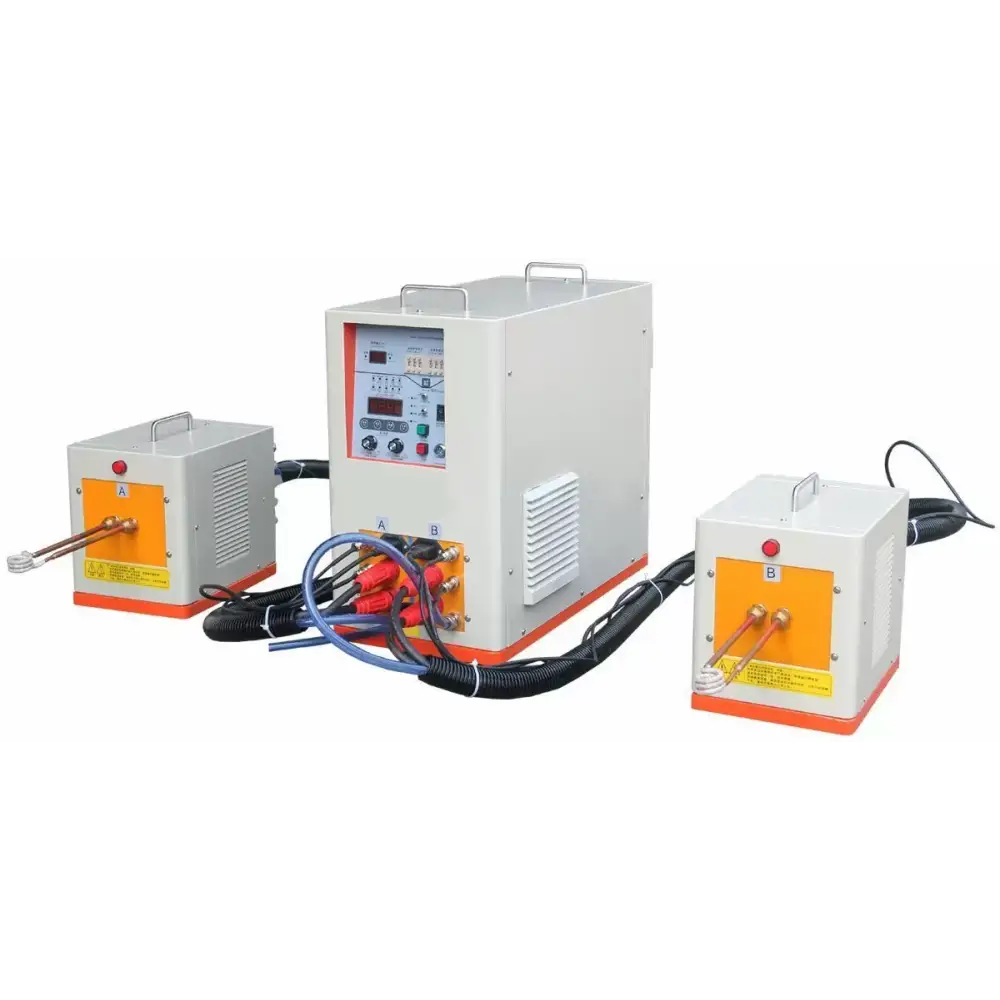

Chauffage à induction compact haute fréquence 10 kW 100-500 kHz

Chauffage à induction compact haute fréquence 10 kW (100-500 kHz)

Le chauffage par induction haute fréquence de 10 kW (100-500 kHz) est conçu pour fournir un chauffage précis et ultra-rapide pour une variété de métaux, y compris l'aluminium et les poudres métalliques. Il est particulièrement adapté aux applications à petite échelle telles que le soudage de pièces métalliques minces, le brasage et la fusion de petites quantités de matériaux métalliques comme l'acier, le cuivre, le laiton et les alliages. Il peut également chauffer efficacement des pièces à distance, offrant une polyvalence dans les opérations de chauffage affinées.

Caractéristiques principales :

• Fonctionnement à haute fréquence (100-500 KHz) :
  Le chauffage fonctionne dans la plage de 100 à 500 kHz, ce qui le rend parfait pour les métaux comme l'aluminium qui sont difficiles à chauffer efficacement avec des fréquences plus basses. Cette capacité haute fréquence permet un chauffage rapide et efficace de petites pièces de précision, telles que les fils d'acier utilisés en dentisterie, les petits arbres et les poudres métalliques.

• Conception compacte et légère :
  Avec un poids d'alimentation de 65 lb et des dimensions de 23 x 11 x 20 pouces, l'unité est portable et facile à installer. Le poids à l'expédition est de 80 lb et la conception compacte garantit qu'elle s'intègre dans les espaces restreints des environnements de production ou de laboratoire.

• Précision et contrôle :

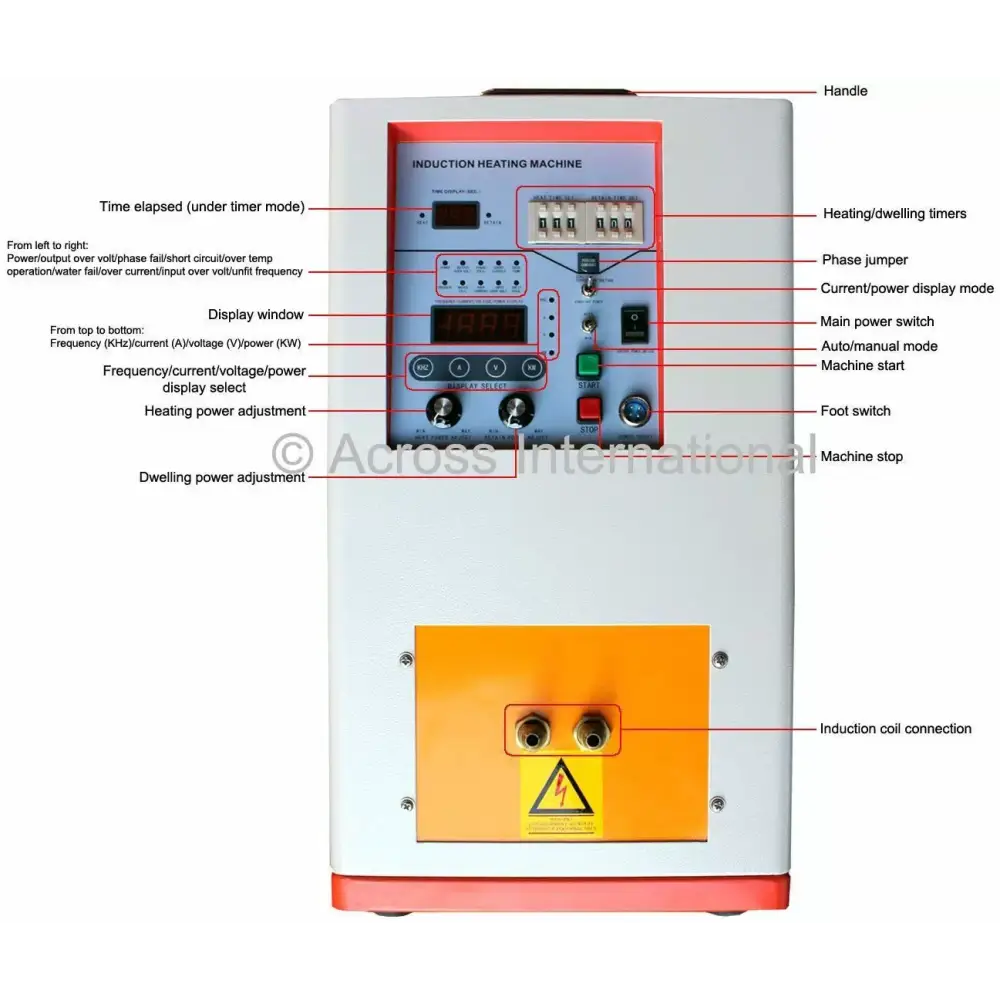

  L'unité offre un contrôle précis avec une sortie numérique, affichant à la fois la fréquence et le courant. Les utilisateurs peuvent surveiller ces paramètres pour plus de précision et les ajuster selon les besoins. Il dispose de modes automatique et manuel pour plus de flexibilité et de facilité d'utilisation.

• Caractéristiques de sécurité :

  • Protection contre les surtensions : arrête automatiquement le système si la tension d'entrée dépasse 245 V, avec un buzzer et une alerte lumineuse.
  • Protection contre la surchauffe : s'arrête si la température du dissipateur thermique IGBT dépasse 55 °C, garantissant ainsi que le système fonctionne en toute sécurité dans des conditions optimales.
  • Protection contre les surintensités/dysfonctionnements : comprend une protection contre la surchauffe des pièces, les courts-circuits, les interférences de signal et les basses tensions, garantissant des performances sûres et fiables.
  • Protection contre la basse pression d'eau : alerte l'utilisateur si la pression de l'eau tombe en dessous de 29 PSI, évitant ainsi d'endommager l'appareil.

• Facilité d'utilisation :

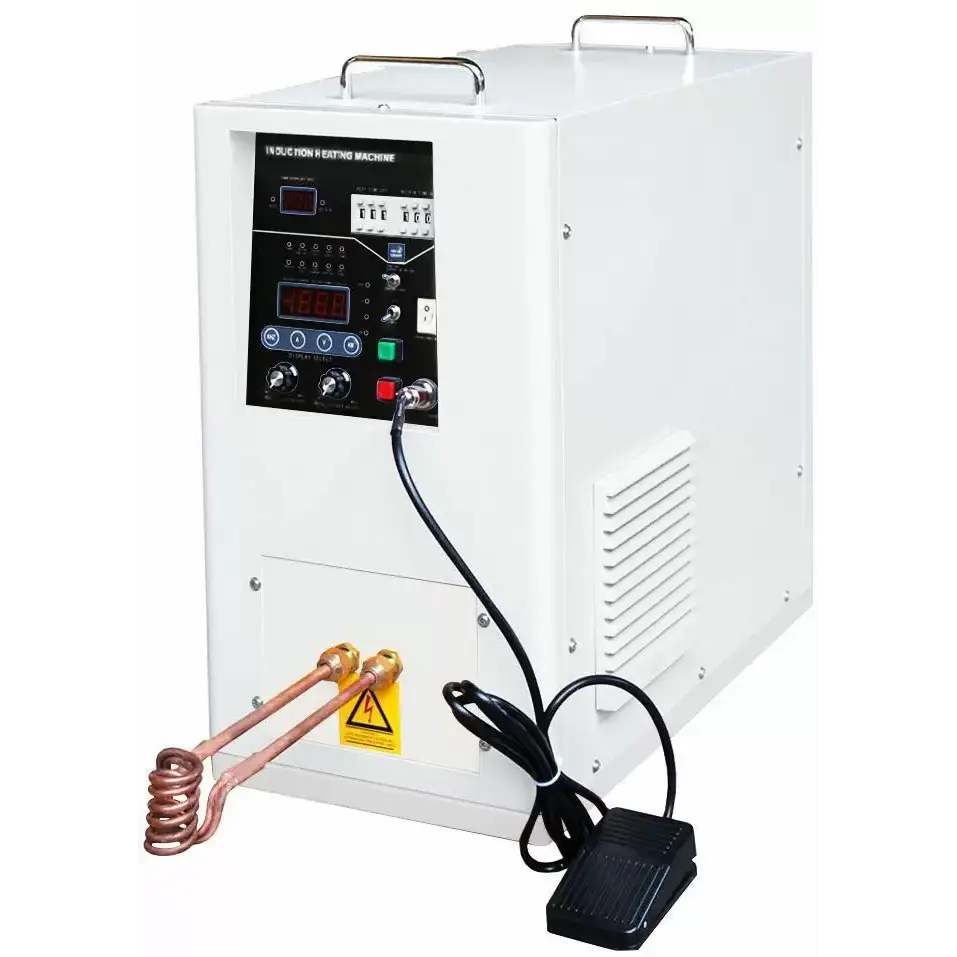

  Le système est conçu pour une installation rapide. Il suffit de brancher l'alimentation, de connecter le système de refroidissement par eau et l'appareil peut être opérationnel en 15 minutes. L'appareil comprend une pédale de commande à distance pour une utilisation sûre et une facilité de contrôle.

• Bobines personnalisées disponibles :
  Les bobines d'induction peuvent être personnalisées pour s'adapter à des applications spécifiques, offrant une flexibilité pour une large gamme de tâches de chauffage. La bobine standard est fabriquée à partir d'un tube en cuivre de 5 mm de diamètre et des bobines supplémentaires peuvent être conçues pour des tâches spécialisées moyennant un coût supplémentaire.

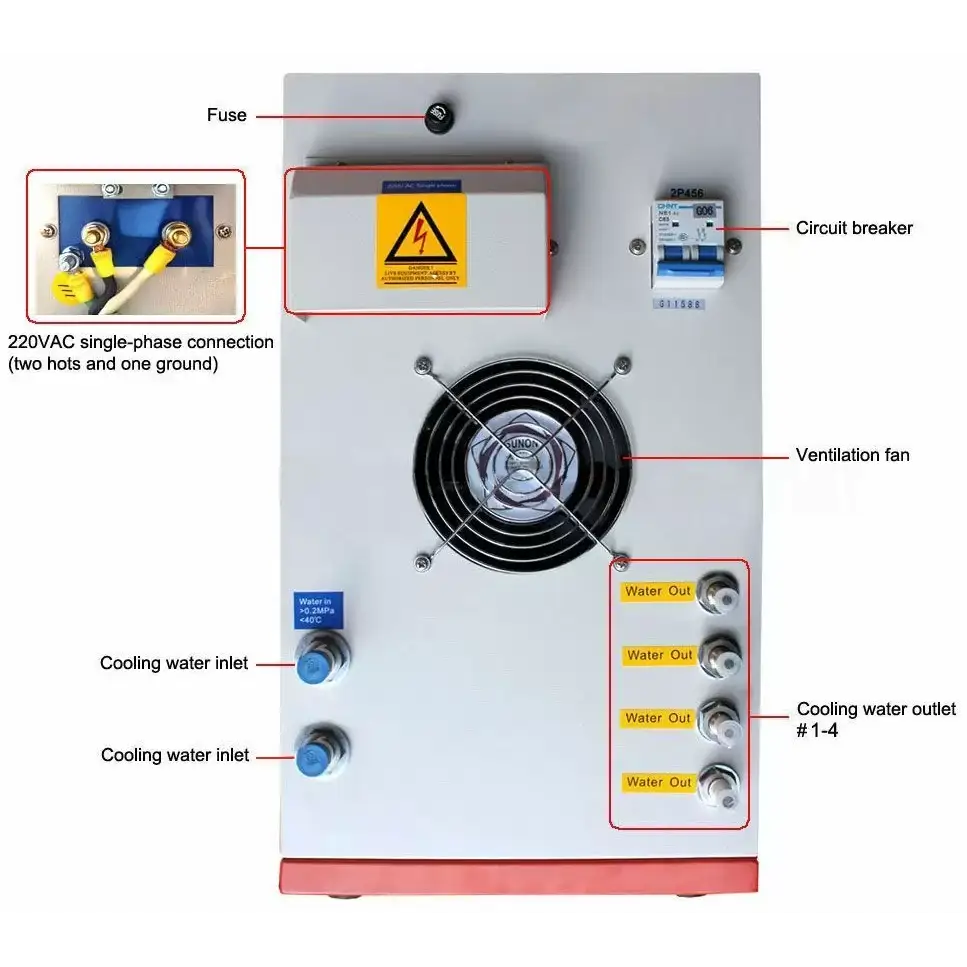

• Exigences relatives au système de refroidissement :

  • Pression de l'eau : Nécessite un minimum de 29 PSI (0,2 Mpa) et l'utilisation de l'eau du robinet est acceptable.
  • Débit d'eau : Nécessite un débit d'au moins 1,4 gallon (5 litres) par minute.
  • Ventilateur de refroidissement : l'unité comprend un ventilateur arrière pour fournir un refroidissement par air et éviter la surchauffe.

Caractéristiques:

• Courant d'entrée maximal : 45 A (nécessite un disjoncteur monophasé de 68 A)
• Puissance d'entrée : 208-240 V, 50/60 Hz, monophasé
• Puissance oscillante maximale : 11 kW
• Cycle de service : 80 % (pour un fonctionnement continu)
• Minuterie de chauffage : réglable de 0,1 à 99,9 secondes
• Minuterie de maintien : réglable de 0,1 à 99,9 secondes
• Refroidissement : Ventilateur arrière pour refroidissement par air
• Bobine d'induction : 0,75"x1,25"x2"x9" (tube en cuivre de 5 mm de diamètre)
• Bobines personnalisées : disponibles à un coût supplémentaire
• Poids:
  • Poids unitaire : 65 lb
  • Poids d'expédition : 80 lb
• Dimensions:
  • Unité : 23"x11"x20"
  • Dimensions d'expédition : 28"x15"x25"
• Besoins en eau :
  • Pression de l'eau : ≥ 29 PSI (0,2 Mpa)
  • Débit d'eau : > 1,4 gallon (5 litres) par minute
  • Pompe à eau : Nécessite une pompe > 1/4 CV et > 240 Gph
• Interrupteur à pédale à distance : câble de 7 pieds pour un fonctionnement sûr et à distance

Capacité de fusion (environ) :

• Acier et acier inoxydable : idéal pour les applications à petite échelle (capacités de poids spécifiques non répertoriées).
• Laiton, cuivre, or, argent : efficace pour le brasage de précision et le chauffage de petites pièces.
• Aluminium et alliage d'aluminium : convient pour fondre efficacement de petites pièces et des alliages.

Conclusion:

Le radiateur à induction haute fréquence 10 kW (100-500 kHz) est une solution de chauffage polyvalente et efficace pour les petites tâches de précision, telles que le soudage, le brasage et la fusion de petites quantités de métal. Sa capacité haute fréquence le rend particulièrement utile pour les métaux comme l'aluminium et les alliages qui nécessitent un chauffage précis et rapide. Les caractéristiques de sécurité, l'efficacité énergétique et la facilité d'utilisation font de ce radiateur un choix idéal pour les industries qui ont besoin d'un chauffage par induction fiable et performant.
