Chauffage à induction haute fréquence 20 kW 50-250 kHz

Chauffage à induction haute fréquence 20 kW (50-250 kHz)

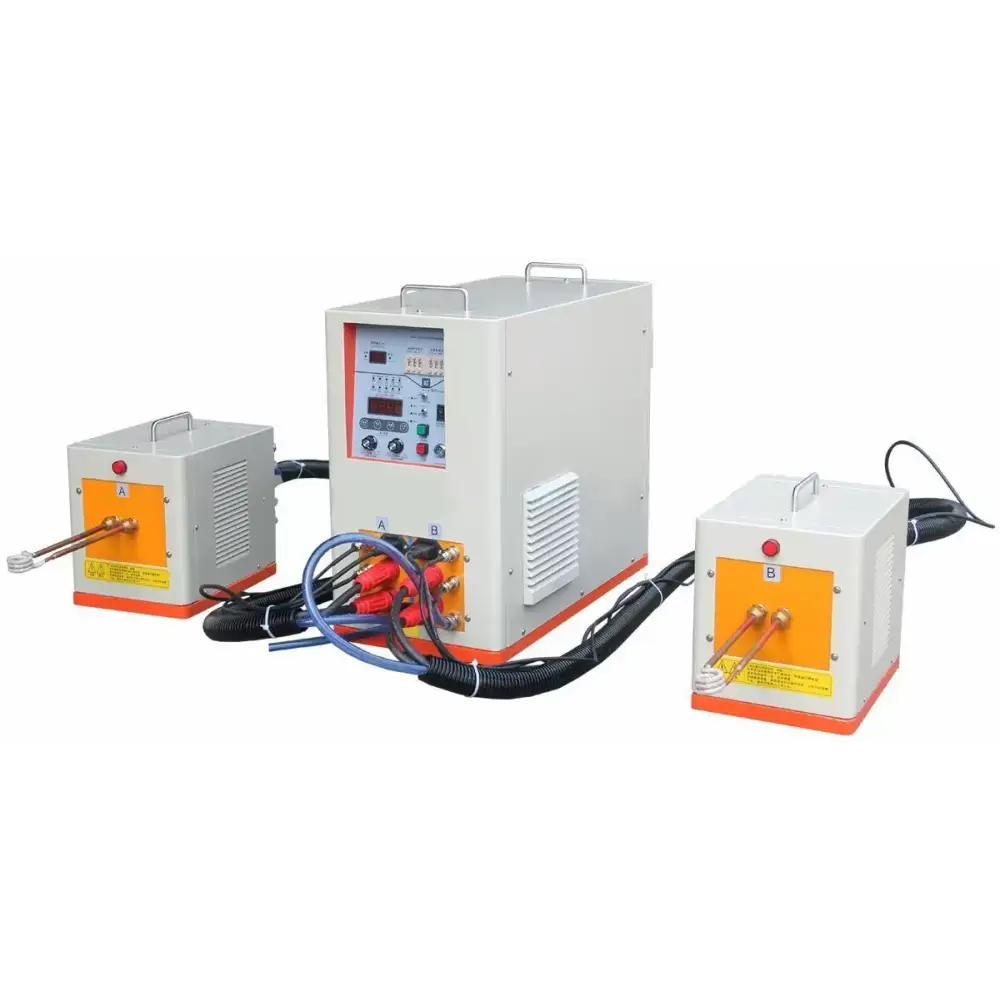

Le radiateur à induction haute fréquence 20 kW (50-250 kHz) d'Across International est conçu pour les applications de chauffage à haut rendement, en particulier pour la fusion et le brasage de métaux qui nécessitent un chauffage rapide et un contrôle précis. Ce modèle est idéal pour une variété d'applications, notamment le recuit de fils d'acier, la trempe d'arbres de précision, le brasage de lames de scie en alliage dur et la fusion de poudres métalliques. Fonctionnant dans la plage de 50 à 250 kHz, il est particulièrement efficace pour chauffer des métaux comme l'aluminium et les alliages qui sont difficiles à chauffer efficacement avec d'autres fréquences.

Caractéristiques principales :

• Fonctionnement à haute fréquence (50-250 KHz) :
  L'appareil offre une plage de fréquences de 50 à 250 kHz, idéale pour les applications nécessitant un chauffage rapide et précis de petites pièces ou de poudres métalliques. La fréquence est optimisée pour chauffer des matériaux comme l'aluminium, le laiton, le cuivre, l'or et l'argent, ce qui le rend polyvalent pour une large gamme de tâches de chauffage.

• Puissance de sortie 20 kW :
  L'appareil fonctionne avec une puissance de sortie de 20 kW, ce qui lui permet de gérer efficacement des tâches de chauffage de moyenne à grande échelle. Il prend en charge un cycle de service de 100 %, ce qui signifie qu'il peut fonctionner en continu pendant 24 heures sans interruption, ce qui le rend très fiable pour les applications industrielles ou de laboratoire.

• Exigences relatives au système de refroidissement :

  • Pression de l'eau : minimum de 29 PSI (0,2 Mpa), compatible avec l'eau du robinet.
  • Débit d'eau : Nécessite un débit d'au moins 1,4 gallon (5 litres) par minute.
  • Pompe à eau : Une pompe d'au moins 1/4 CV et > 240 Gph est nécessaire pour des performances optimales.

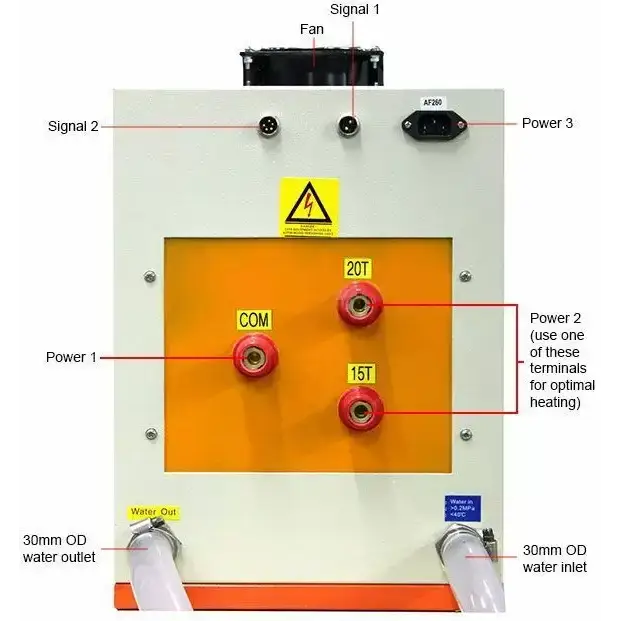

  • Refroidissement par air : L'unité est équipée d'un ventilateur arrière pour un refroidissement supplémentaire.

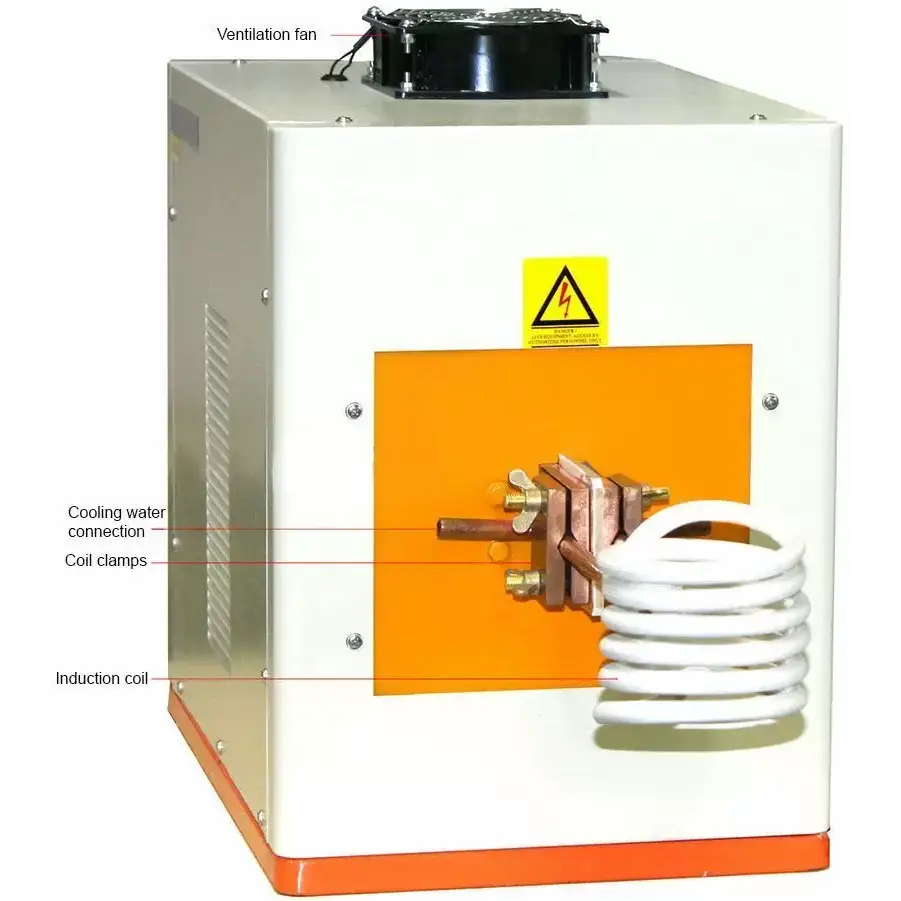

• Bobines d'induction personnalisables :
  Les bobines d'induction peuvent être fabriquées pour répondre à des besoins d'application spécifiques et sont personnalisables en termes de taille et de conception en fonction des exigences de l'utilisateur. Cette flexibilité garantit que le radiateur peut s'adapter à divers matériaux et tâches.

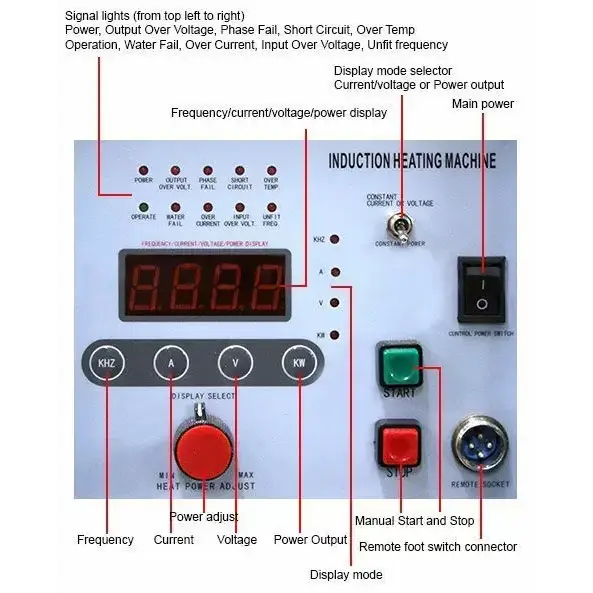

• Caractéristiques de sécurité :

  • Protection contre les surtensions : la machine s'arrête automatiquement si la tension d'entrée dépasse 245 V, avec un buzzer et un voyant alertant l'opérateur.
  • Protection contre la surchauffe : si la température du dissipateur thermique IGBT dépasse 55 °C, la machine s'arrête, évitant ainsi la surchauffe.
  • Protection contre les surintensités/dysfonctionnements : protège contre la surchauffe des pièces, les courts-circuits, les interférences de signal et les basses tensions, avec arrêt automatique et voyants et sons d'avertissement.
  • Protection contre la basse pression d'eau : le système s'arrêtera si la pression de l'eau descend en dessous de 29 PSI pour éviter tout dommage.

• Facilité d'utilisation :

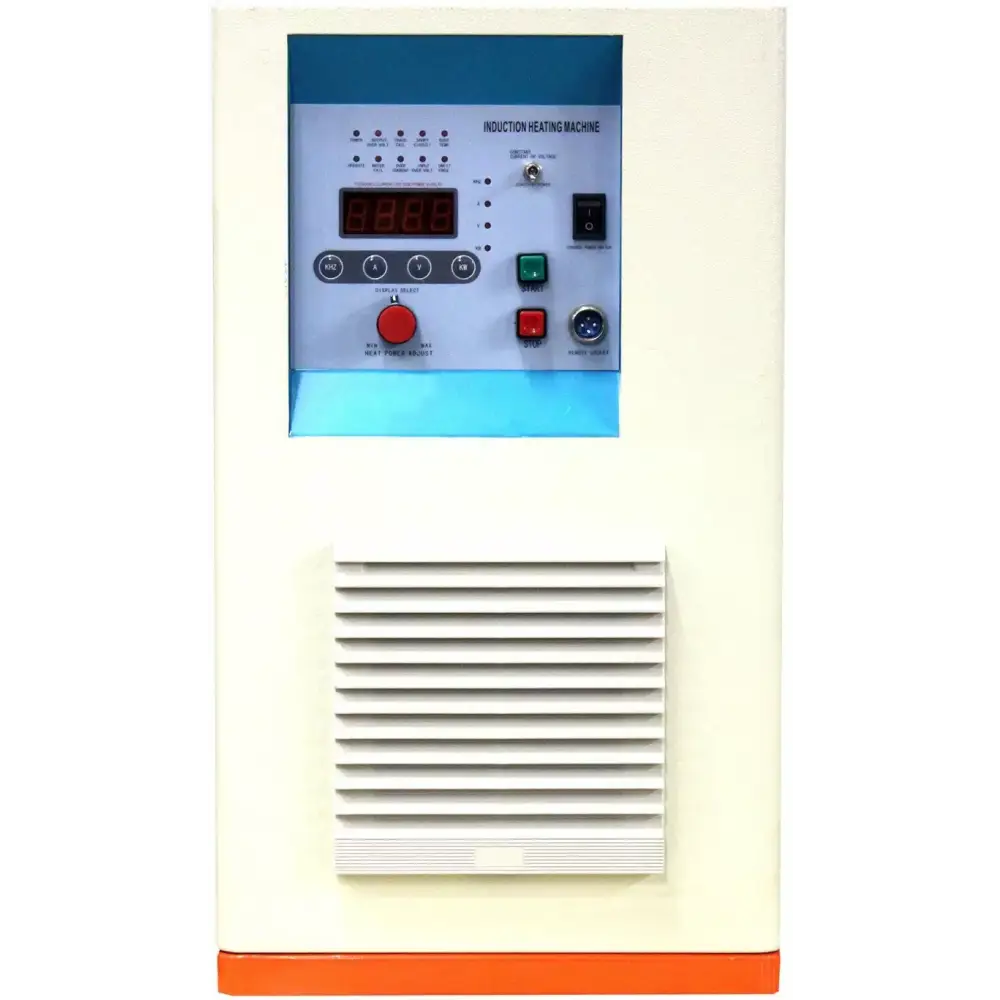

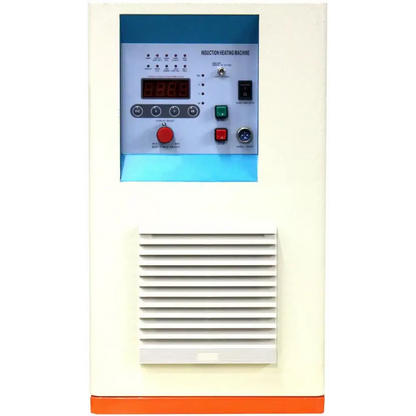

  La machine est conçue pour une utilisation facile, avec une pédale de commande à distance incluse pour un fonctionnement en toute sécurité. L'installation est simple, ne nécessitant qu'une connexion à l'alimentation électrique et au système de refroidissement par eau. L'unité est également conçue pour minimiser l'intervention de l'opérateur, avec des systèmes d'arrêt et de protection automatiques en place.

Caractéristiques:

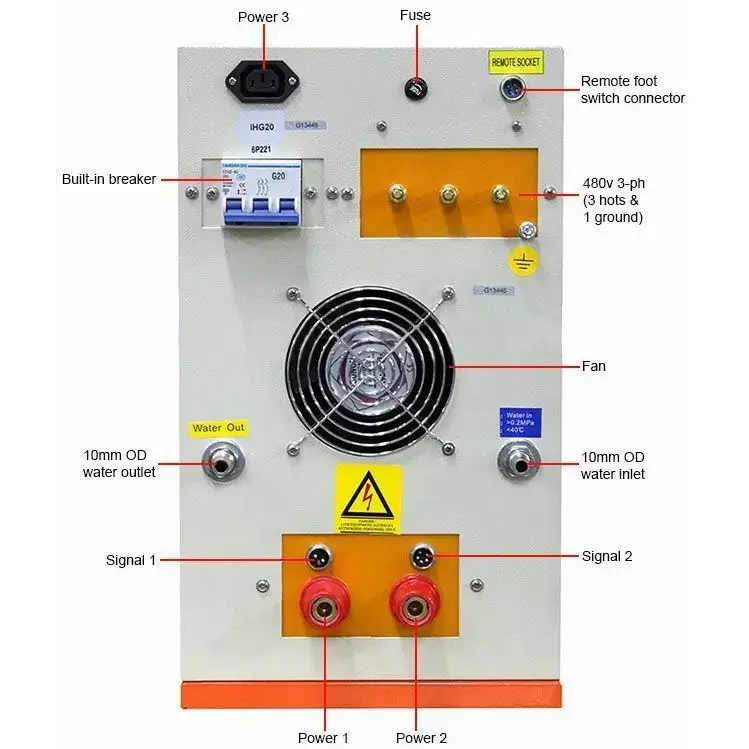

• Courant d'entrée maximal : 25 A (nécessite un disjoncteur triphasé de 31 A)
• Puissance d'entrée : 460 VCA, 50/60 Hz, triphasé
• Fréquence de sortie : 50-250 KHz
• Puissance d'entrée : 20 kW
• Cycle de service : 100 %, capable de fonctionner en continu 24 heures sur 24
• Refroidissement par air : ventilateur arrière pour un refroidissement supplémentaire
• Bobine d'induction : bobines personnalisées disponibles en fonction des besoins spécifiques (spécifications de bobine fournies sur demande)
• Pression de l'eau : ≥ 29 PSI (0,2 Mpa), compatible avec l'eau du robinet
• Débit d'eau : minimum 1,4 gallon (5 litres) par minute
• Pompe à eau : Doit avoir une pompe de >1/4HP et >240 Gph
• Poids:
  • Alimentation : 60 lb
  • Chauffage : 35 lb

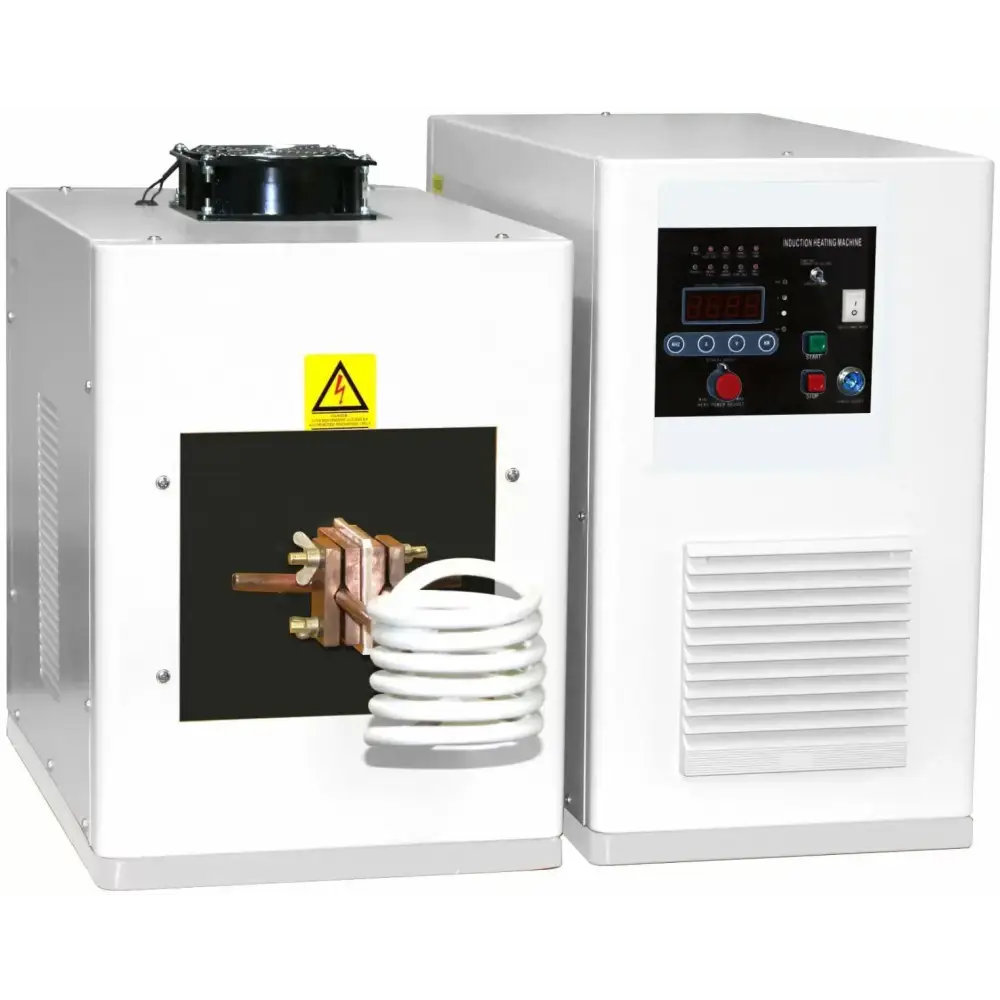

• Dimensions:
  • Alimentation : 10 x 20,5 x 18 pouces (L x l x H)
  • Condensateur : 11,5 x 22 x 17 pouces (L x l x H)
  • Dimensions d'expédition : 28 x 31 x 28 pouces
• Poids à l'expédition : 160 lb
• Interrupteur à pédale à distance : câble de 7 pieds pour un fonctionnement sûr

Capacité de fusion (environ) :

• Acier et acier inoxydable : Convient à la fusion de petites et moyennes quantités, généralement jusqu'à 10 à 25 kg par cycle.
• Laiton, cuivre, or, argent : efficaces pour le brasage et la fusion à moyenne et petite échelle de ces métaux.
• Aluminium et alliage d'aluminium : Idéal pour la fusion de petites et moyennes quantités d'aluminium et de ses alliages.

Conclusion:

Le radiateur à induction haute fréquence 20 kW (50-250 kHz) offre des performances élevées, une sécurité et une flexibilité élevées, ce qui le rend adapté aux applications industrielles qui nécessitent un chauffage de précision et la capacité de faire fondre ou de chauffer des métaux tels que l'acier, le laiton, le cuivre, l'or et l'aluminium. Avec son cycle de service de 100 %, ses bobines personnalisables et ses fonctions de sécurité avancées, ce modèle offre une solution efficace et fiable pour une variété de tâches de travail des métaux.
