Chauffage à induction haute fréquence 40 kW 50-200 kHz

Chauffage à induction haute fréquence 40 kW (50-200 kHz)

Le chauffage par induction haute fréquence 40 kW de la série IHG est conçu pour les applications de chauffage de métaux de haute précision, particulièrement adapté au chauffage de matériaux tels que l'aluminium, les poudres métalliques et les fils d'acier fins (tels que ceux utilisés dans les applications dentaires). Ce chauffage par induction fonctionne dans la plage de fréquences de 50 à 200 kHz , offrant un chauffage efficace pour les pièces qui peuvent être difficiles à chauffer avec des fréquences d'induction standard. Il peut également chauffer des pièces à distance, ce qui le rend idéal pour une utilisation dans diverses industries telles que le travail des métaux, la production de bijoux et l'usinage de précision.

Caractéristiques principales :

• Large gamme de fréquences (50-200 KHz) :
  Le radiateur est capable de fonctionner à des fréquences qui le rendent très efficace pour chauffer des matériaux comme l'aluminium et les poudres métalliques, qui sont moins efficacement chauffés par des machines à basse fréquence.

• Chauffages à induction haute puissance (40 kW) :
  Fournit 40 kW de puissance d'entrée pour un chauffage à haute efficacité, adapté aux applications de petite à moyenne échelle comme le brasage, la trempe et la fusion des métaux.

• Plusieurs fonctionnalités de sécurité :

  • Protection contre les surtensions : la machine s'arrête automatiquement si la tension d'entrée dépasse 245 V, avec un voyant lumineux et un buzzer retentissant.
  • Protection contre la surchauffe : s'arrête si la température du dissipateur thermique IGBT dépasse 55 °C, avec une alarme pour alerter les utilisateurs.
  • Protection contre les surintensités et les dysfonctionnements : protège contre la surchauffe des pièces, les courts-circuits ou les composants défectueux.
  • Protection contre la basse pression d'eau : s'arrête si la pression de l'eau tombe en dessous de 29 PSI, garantissant l'intégrité du système de refroidissement.

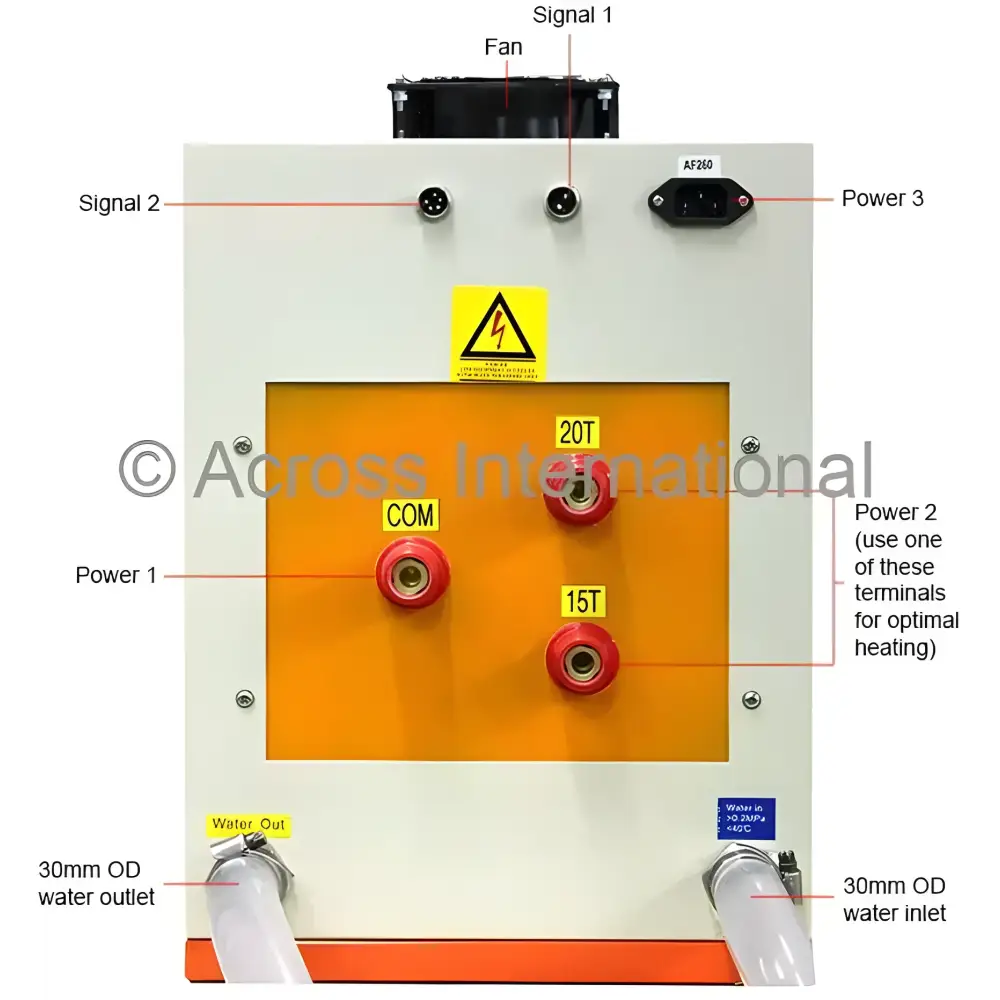

• Circuit de refroidissement:

  • Nécessite une circulation d'eau avec une température inférieure à 45°C .
  • Une pompe à eau avec un débit supérieur à 5 litres par minute (240 Gph) est recommandée pour maintenir un fonctionnement sûr.
  • Comprend un refroidissement par air du ventilateur arrière pour l'unité, assurant une dissipation efficace de la chaleur.

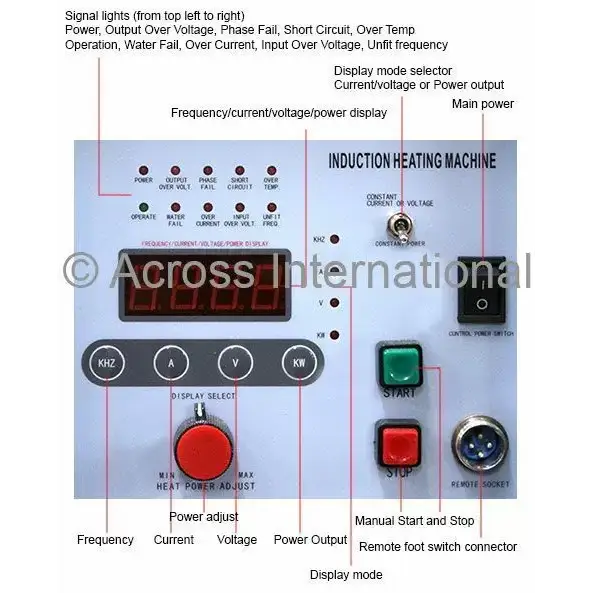

• Minuteries opérationnelles :

  • Minuterie de chauffage : réglable de 1 à 99,9 secondes pour un contrôle précis de la durée de chauffage.
  • Minuterie de maintien : réglable de 1 à 99,9 secondes , permettant un contrôle optimal du cycle de chauffage.

• Fonctionnement à distance :
  Équipé d'un interrupteur à pédale à distance de 7 pieds pour une utilisation et un contrôle faciles pendant le processus de chauffage.

Consignes de sécurité :

• Portez toujours un équipement de protection et des lunettes de protection lorsque vous utilisez la machine pour assurer votre sécurité personnelle.
• Les creusets doivent toujours être couverts pendant le fonctionnement pour éviter toute exposition dangereuse.
• Ne faites pas fonctionner la machine à vide pendant de longues périodes car cela pourrait l'endommager.
• Assurez-vous que la machine est correctement mise à la terre à tout moment pendant son fonctionnement.

Caractéristiques:

• Courant d'entrée maximal :
  50A (nécessite un disjoncteur triphasé 65A).

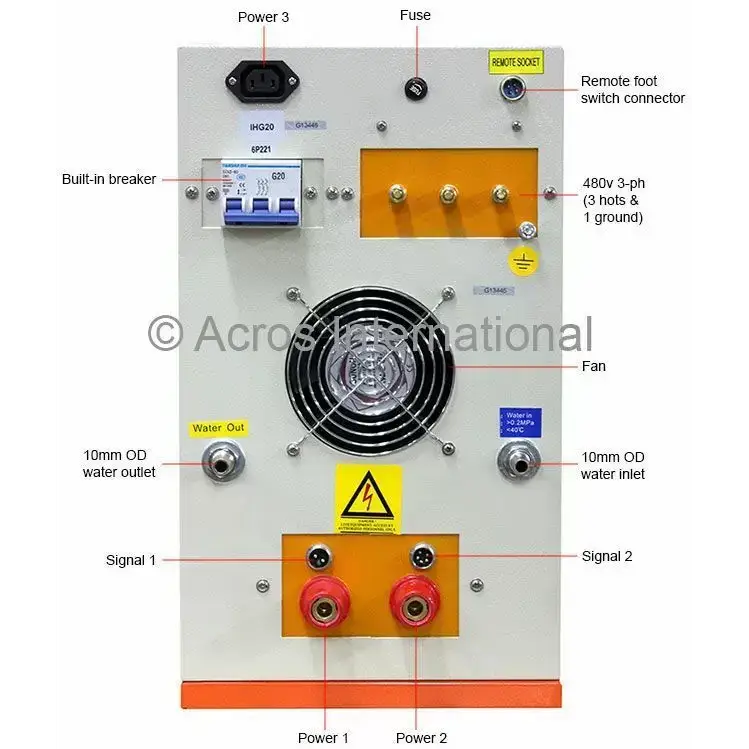

• Alimentation:
  460 VCA, 50/60 Hz, triphasé.

• Fréquence de sortie :
  50-200 kHz.

• Puissance d'entrée :
  40 kW.

• Cycle de service :
  100 %, ce qui signifie que la machine peut fonctionner en continu pendant 24 heures sans interruption.

• Besoins en eau :

  • Pression : ≥ 0,2 Mpa (29 PSI).
  • Débit : > 1,4 gallon (5 litres) par minute.

• Poids:

  • Alimentation : 110 lb.
  • Unité de chauffage : 60 lb.

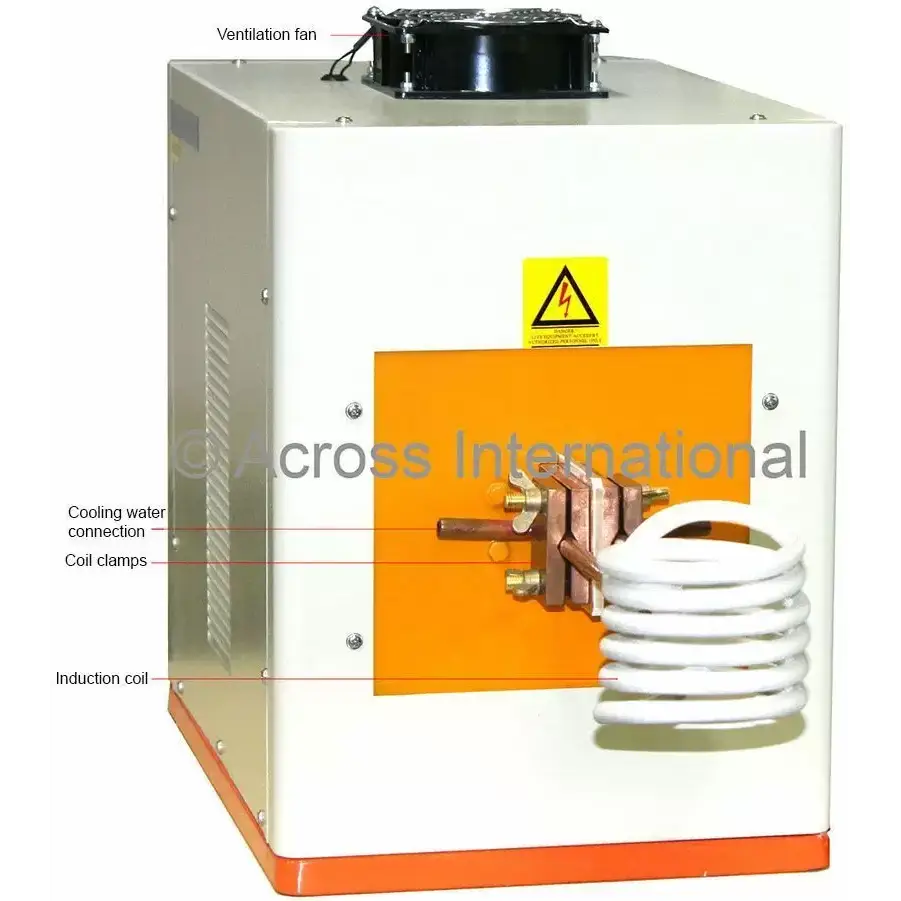

• Bobine d'induction :
  Les bobines sont fabriquées sur mesure en fonction des besoins de l'utilisateur.

Capacités de fusion :

Le réchauffeur est capable de faire fondre une variété de matériaux, avec des capacités dépendant du matériau traité :

• Acier, acier inoxydable :
  Peut faire fondre jusqu'à 18 kg d'acier.

• Laiton, Cuivre, Or, Argent :
  Peut fondre jusqu'à 50 kg de laiton ou de cuivre, ou 150 kg d'or ou d'argent.

• Aluminium et alliages d'aluminium :
  Peut fondre jusqu'à 18 kg d'aluminium ou d'alliages d'aluminium.

Applications :

• Recuit et brasage :
  Idéal pour les applications telles que le recuit de fils d'acier fins (par exemple, les fils dentaires) et le brasage de lames de scie en alliage dur.

• Poudres métalliques :
  Capable de chauffer et de faire fondre des poudres métalliques pour divers processus de précision.

• Trempe de petites pièces de précision :
  Utilisé dans l'usinage de précision et le travail des métaux pour la trempe de petits arbres et pièces.

• Chauffage industriel des métaux :
  Efficace pour chauffer de petites pièces, des alliages et des métaux qui nécessitent une source de chauffage à haute fréquence.

Conclusion:

Le radiateur à induction haute fréquence 40 kW est une solution de chauffage avancée et hautement efficace conçue pour les applications de précision dans des secteurs tels que la métallurgie, la dentisterie et la science des matériaux. Avec sa large gamme de fréquences, sa puissance de sortie élevée et ses fonctions de sécurité robustes, il est idéal pour les applications qui nécessitent un chauffage et une fusion des métaux rapides et efficaces. Le système de refroidissement fiable de cette unité, sa télécommande et ses minuteries réglables en font un outil polyvalent pour diverses applications industrielles.
