Chauffage à induction à double station basse fréquence 45 kW 1-20 kHz

Chauffage à induction à double station basse fréquence 45 kW (1-20 kHz)

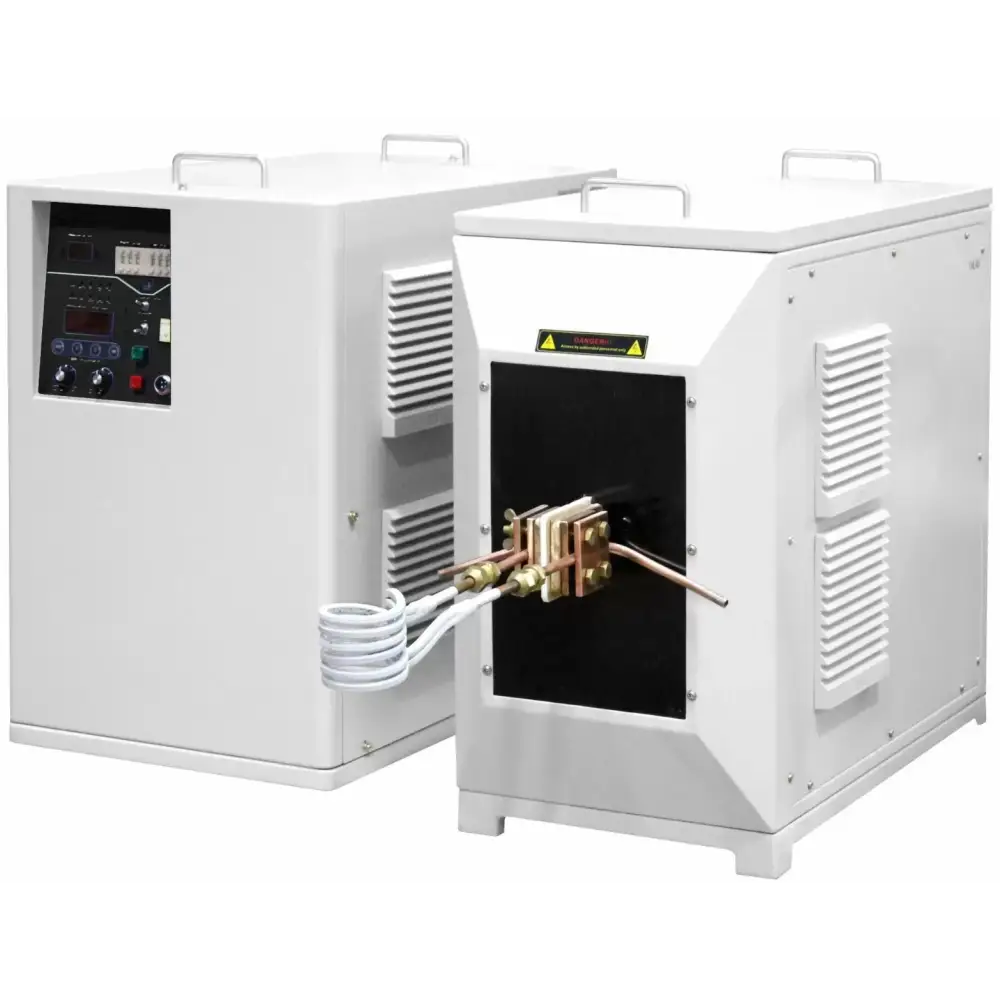

Le Chauffage à induction basse fréquence 45 kW Le système de chauffage à induction de Across International est un système de chauffage haute performance conçu pour répondre aux exigences de diverses applications industrielles. Fonctionnant dans la plage de fréquences de 1 kHz à 20 kHz, ce système de chauffage à induction est très efficace pour la pénétration profonde de la chaleur, ce qui le rend adapté au durcissement des métaux, au forgeage de tiges d'acier, à la trempe des matrices de pressage, au préchauffage pour le soudage et à la fusion de lots de métaux de plus de 4 lb. Contrairement aux appareils de chauffage traditionnels, ce système fonctionne efficacement avec les métaux ferreux et non ferreux.

Caractéristiques principales :

• Large gamme de fréquences (1-20 kHz) :
  Le système est capable de s'adapter à la fréquence de résonance la plus optimale pour un chauffage efficace, en fonction du type de matériau, des besoins de chauffage et de la taille des pièces. Il assure un chauffage efficace et uniforme.

• Puissance de sortie de 45 kW :
  La puissance de sortie élevée de 45 kW permet à la machine de gérer des applications plus exigeantes, notamment des lots de métal plus volumineux et des besoins de chauffage plus intenses. Le système est conçu pour gérer un fonctionnement continu avec un cycle de service de 100 % (utilisation 24h/24 et 7j/7).

• Capacité à deux postes :
  Ce modèle est doté d'une fonctionnalité à double station, permettant le chauffage simultané de deux pièces, améliorant ainsi la productivité et l'efficacité des opérations industrielles.

• Système de refroidissement efficace :
  Le radiateur à induction est équipé d'un refroidissement par air arrière et s'appuie sur la circulation d'eau pour maintenir la température de fonctionnement optimale. Il nécessite des débits d'eau supérieurs à 1 gallon (4 litres) par minute et une pression d'eau d'au moins 29 PSI pour assurer un refroidissement adéquat pendant le fonctionnement continu.

• Caractéristiques de sécurité :

  • Protection contre les surtensions : S'arrête automatiquement si la tension d'entrée dépasse 245 V, avec un voyant lumineux et un buzzer retentissant jusqu'à ce que la tension revienne à un niveau sûr.
  • Protection contre la surchauffe : Le système s'arrête automatiquement si la température du dissipateur thermique IGBT dépasse 55 °C. Cela protège l'appareil contre d'éventuels dommages et garantit un fonctionnement sûr.
  • Protection contre les surintensités/dysfonctionnements : Le système comprend des mesures de protection contre la surchauffe, les courts-circuits et autres dysfonctionnements, avec des alarmes visuelles et sonores pour indiquer tout problème.
  • Protection contre la basse pression d'eau : Le chauffe-eau s'arrêtera si la pression de l'eau descend en dessous de 29 PSI pour éviter la surchauffe.

• Affichages de sortie numérique :
  Le système dispose d'écrans numériques pour afficher la fréquence et le courant en temps réel, permettant un contrôle précis du processus de chauffage.

• Modes manuel et automatique :
  Les utilisateurs peuvent basculer entre les modes manuel et automatique pour optimiser les performances du radiateur en fonction des besoins et des matériaux spécifiques.

Caractéristiques:

• Courant d'entrée max. : 55 A (nécessite un disjoncteur minimum de 70 A)

• Puissance d'entrée : 480 VAC, 50/60Hz triphasé (380V disponible sur demande)

• Cordon d'alimentation : Calibre 4, 4 conducteurs, max 60 A (4/4 SOOW pour système triphasé)

• Fréquence de sortie : 1-20 kHz

• Courant de sortie : 10-70A

• Tension de sortie : 70-550V

• Max. Oscillant/Puissance d'entrée : 45 kW

• Cycle de service : Fonctionnement 100 % continu (24h/24 et 7j/7)

• Refroidissement: Refroidissement par air avec ventilateur arrière, nécessitant de l'eau pure pour le refroidissement

• Pression de l'eau : ≥ 0,2 Mpa (29 PSI) ; l'eau du robinet et une pompe à eau (> 1/4 CV et > 240 Gph) peuvent être utilisées

• Débit d'eau : ≥ 1 gallon (4 litres) par minute

• Dimensions de l'unité :

  • Alimentation: 10,5 x 22 x 18,5 pouces
  • Transformateur: 19 x 23 x 29 pouces

• Dimensions d'expédition : 32 x 26 x 29 pouces

• Poids à l'expédition : 188 livres

• Câbles de connexion : 7 pieds

Applications :

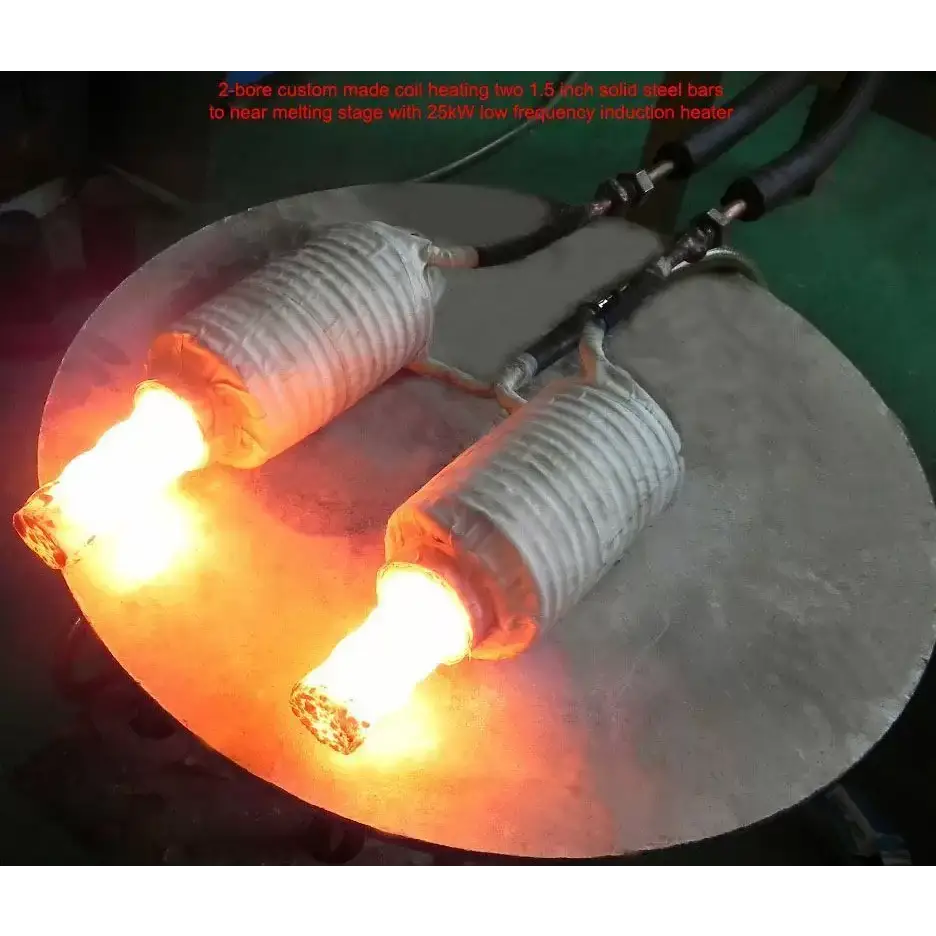

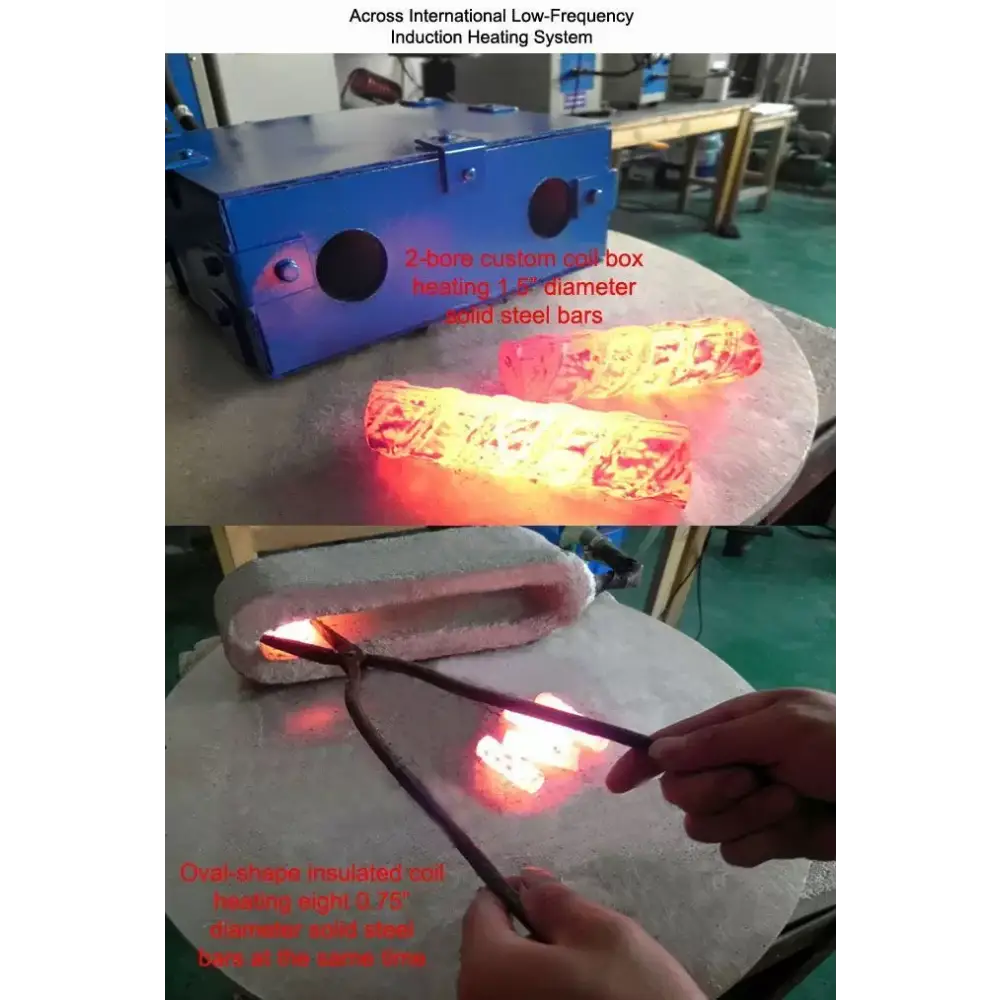

• Chauffage des métaux : Convient pour la pénétration profonde de la chaleur nécessaire dans des applications telles que le durcissement, le forgeage et la trempe.
• Préchauffage pour le soudage : Efficace pour préchauffer les métaux à des températures appropriées pour le soudage.
• Fonte des métaux : Capable de faire fondre des lots de métaux de plus de 4 lb, y compris les métaux ferreux et non ferreux.

Conclusion:

Le Chauffage à induction à double station basse fréquence de 45 kW est un outil puissant et polyvalent pour les applications de chauffage industriel. Avec sa fonctionnalité à deux postes, sa large gamme de fréquences et ses fonctions de sécurité complètes, il offre une solution très efficace pour une gamme de tâches, notamment le forgeage des métaux, le durcissement et le préchauffage pour le soudage. Ce système est conçu pour un fonctionnement continu et offre un contrôle précis des paramètres de chauffage pour garantir des résultats optimaux.
