Chauffage à induction haute fréquence 60 kW 30-150 kHz

Chauffage à induction haute fréquence 60 kW (30-150 kHz)

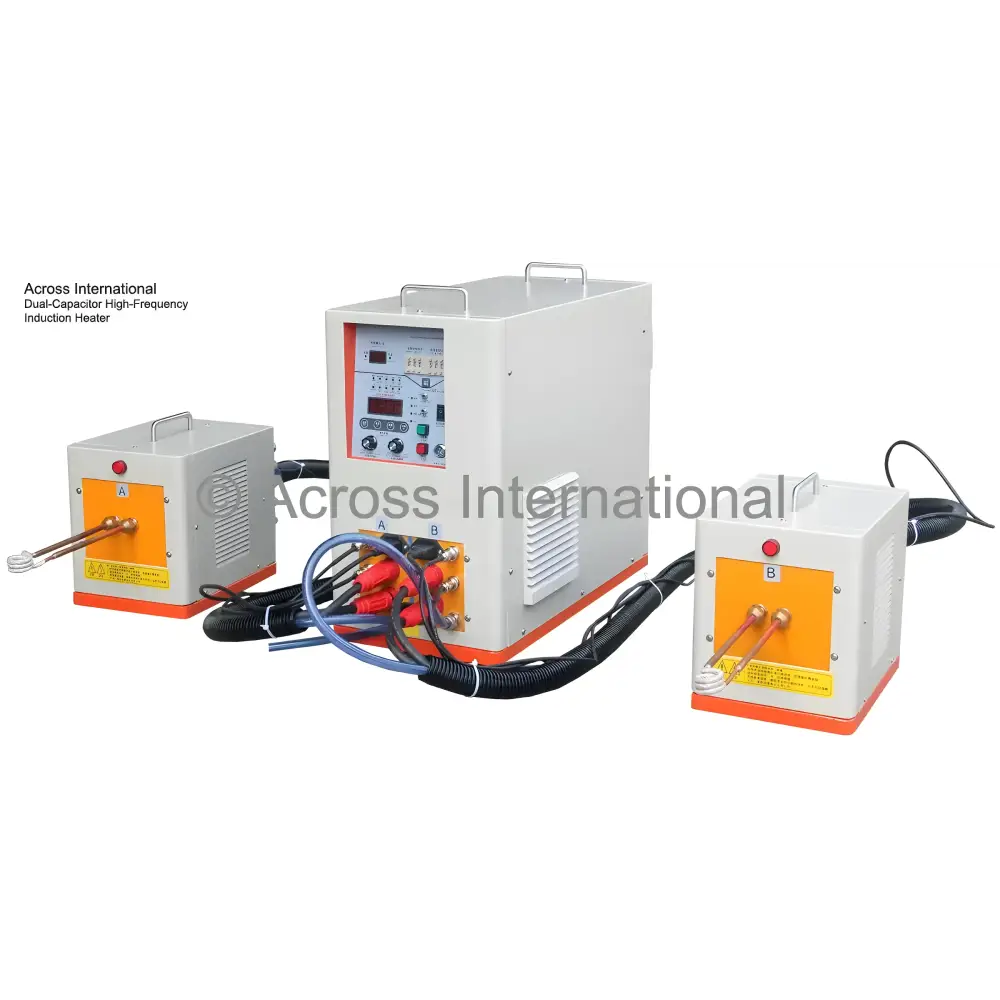

Le réchauffeur à induction haute fréquence 60 kW de la série IHG est un système de chauffage puissant et à haut rendement conçu pour des applications spécialisées, notamment la fusion, le brasage, la trempe et le recuit des métaux. Fonctionnant à une plage de fréquences de 30 à 150 kHz , ce réchauffeur est idéal pour les matériaux tels que l'aluminium, les fils d'acier fins et les poudres métalliques, qui sont difficiles à chauffer avec des réchauffeurs à induction standard. Il est également capable de chauffer des pièces à distance, ce qui le rend adapté aux industries telles que le travail des métaux, la production de bijoux et la fabrication de précision.

Caractéristiques principales :

• Large gamme de fréquences (30-150 KHz) :
  Ce radiateur fonctionne dans une gamme de fréquences qui le rend particulièrement efficace pour chauffer des métaux comme l'aluminium et les poudres fines, des matériaux qui peuvent être difficiles à chauffer avec des unités à induction à basse fréquence.

• Puissance de sortie élevée (60 kW) :
  L'appareil fournit une puissance d'entrée de 60 kW, ce qui est idéal pour le chauffage et le traitement des métaux à l'échelle industrielle. Il est capable de traiter des pièces et des matériaux plus volumineux que les appareils de chauffage par induction plus petits.

• Plusieurs fonctionnalités de sécurité :

  • Protection contre les surtensions : arrête automatiquement le système si la tension d'entrée dépasse 245 V. Comprend une alarme et un indicateur lumineux.
  • Protection contre la surchauffe : arrête le système si la température du dissipateur thermique IGBT dépasse 55 °C, avec une alerte pour augmenter la pression de l'eau ou diminuer la température de l'eau.
  • Protection contre les surintensités et les dysfonctionnements : le système s'arrête en cas de surchauffe, d'interférence de signal, de court-circuit entre les pièces et les bobines ou d'autres dysfonctionnements détectés.
  • Protection contre la basse pression d'eau : le système s'arrête si la pression de l'eau tombe en dessous de 29 PSI, préservant ainsi l'intégrité du système de refroidissement.

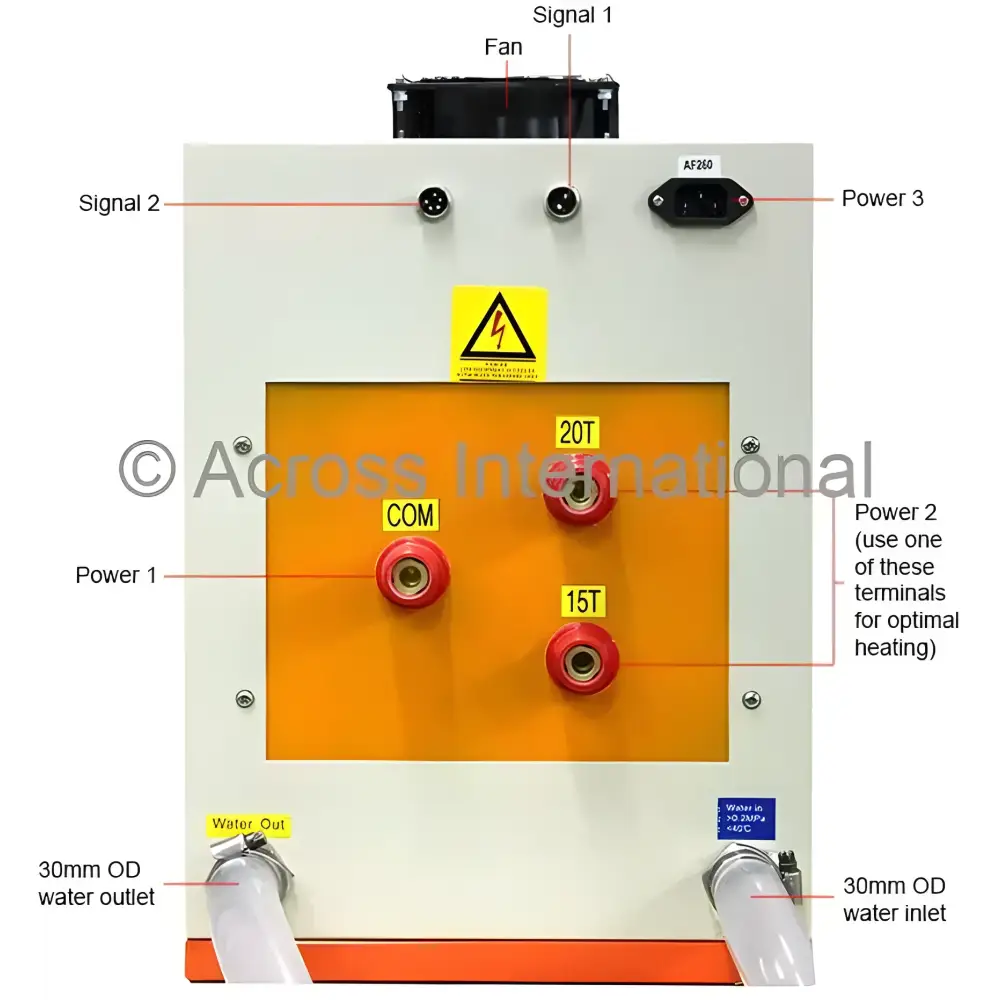

• Exigences de refroidissement :

  • L'appareil nécessite de l'eau propre en circulation à une température inférieure à 45°C .
  • Une pompe à eau avec un débit de 5 litres par minute (240 Gph) est nécessaire pour un refroidissement efficace.

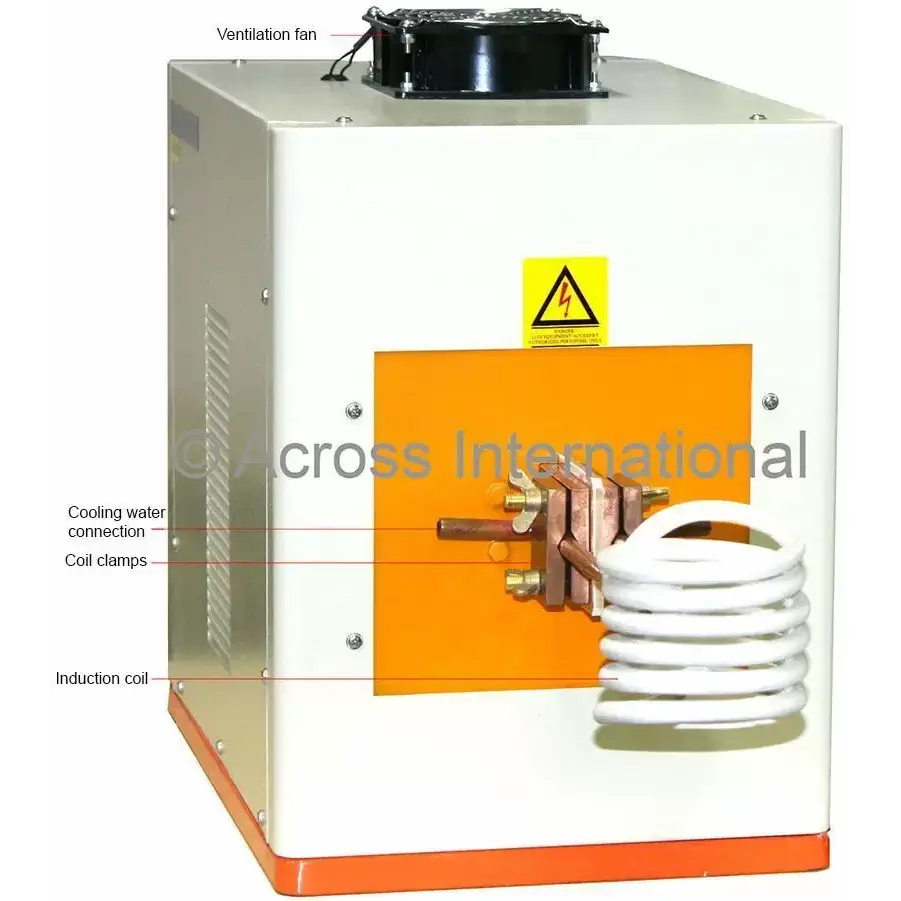

  • Le refroidissement par air via un ventilateur arrière assure une régulation efficace de la température pendant le fonctionnement.

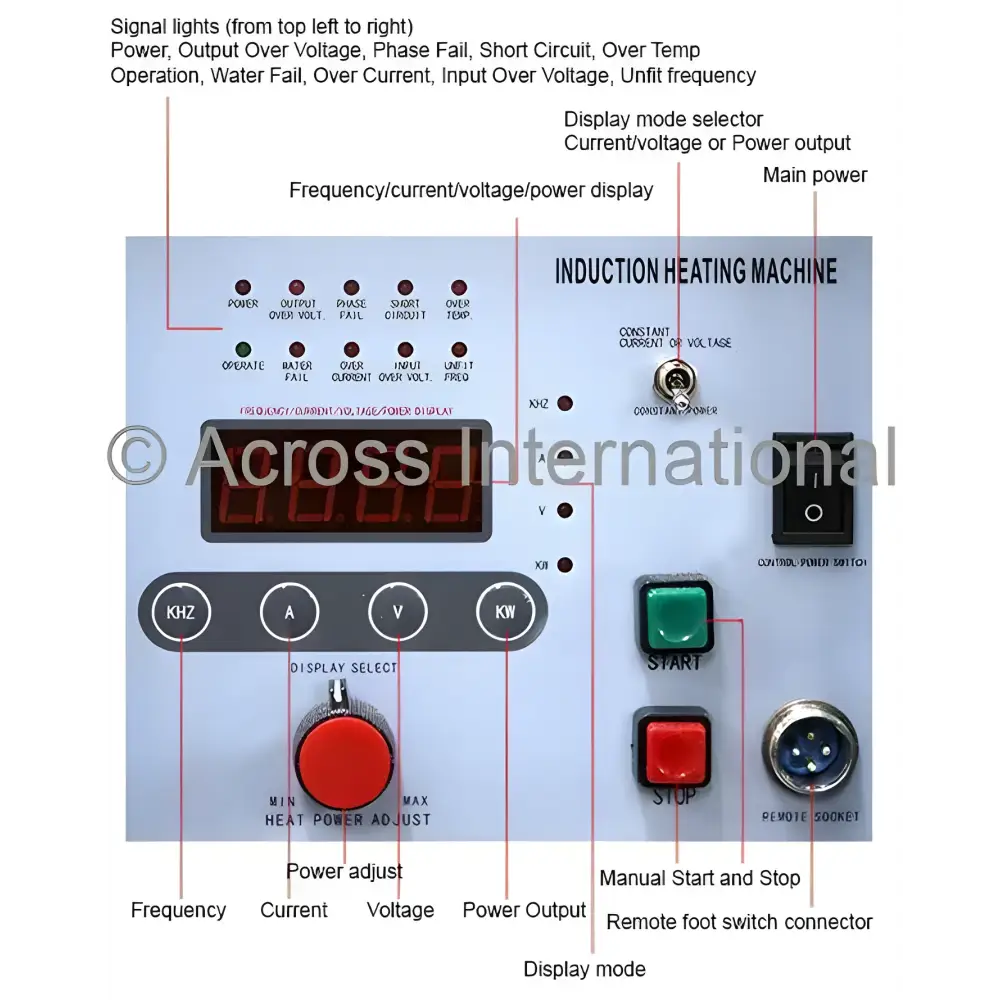

• Minuteries opérationnelles :

  • Minuterie de chauffage : réglable entre 1 et 99,9 secondes pour fournir un contrôle précis du temps de chauffage.
  • Minuterie de maintien : réglable entre 1 et 99,9 secondes pour un temps de maintien contrôlé pendant le cycle de chauffage.

• Fonctionnement à distance :
  Comprend un interrupteur à pédale à distance de 7 pieds , permettant à l'opérateur de contrôler l'unité à distance pour une plus grande flexibilité et commodité lors de l'utilisation.

Consignes de sécurité :

• Portez toujours un équipement de protection et des lunettes de protection lorsque vous utilisez la machine.
• Les creusets doivent toujours être couverts pendant le fonctionnement pour éviter toute exposition dangereuse.
• Ne faites pas fonctionner l'appareil à vide pendant de longues périodes, car cela pourrait endommager le système.
• Reliez correctement la machine à la terre pendant son fonctionnement afin d'éviter tout risque électrique.
• Le ruban adhésif ou des matériaux similaires ne doivent pas être utilisés lors de l'installation de bobines d'induction.

Caractéristiques:

• Courant d'entrée maximal :
  75A (nécessite un disjoncteur triphasé 95A).

• Alimentation:
  460 VCA, 50/60 Hz, triphasé.

• Fréquence de sortie :
  30-150 kHz.

• Puissance d'entrée :
  60 kW.

• Cycle de service :
  100% (peut fonctionner 24 heures sur 24 sans interruption).

• Besoins en eau :

  • Pression : ≥ 0,2 Mpa (29 PSI).
  • Débit : > 1,4 gallon (5 litres) par minute.

• Poids:

  • Bloc d'alimentation : 150 lb.
  • Unité de chauffage : 80 lb

• Bobine d'induction :
  Bobines fabriquées sur mesure en fonction des besoins de l'utilisateur.

• Interrupteur à pédale à distance :
  Interrupteur à distance de 7 pieds pour une utilisation pratique.

Applications :

• Fusion et chauffage des métaux :
  Le radiateur de 60 kW peut faire fondre et chauffer divers métaux tels que l'acier , l'acier inoxydable , l'aluminium , le laiton , le cuivre , l'or et l'argent , offrant une polyvalence pour différentes applications.

• Brasage et recuit :
  Idéal pour le recuit de fils d'acier fins (par exemple, les fils dentaires), le brasage de lames de scie en alliage dur et d'autres processus de formage des métaux.

• Trempe d'arbre de précision :
  Convient pour la trempe d'arbres de petite précision dans les industries nécessitant un traitement des métaux de haute précision.

• Poudres métalliques :
  Capable de chauffer et de faire fondre efficacement des poudres métalliques pour une utilisation dans des processus industriels spécialisés.

Capacités de fusion :

Le chauffage par induction peut gérer les capacités de fusion approximatives suivantes :

• Acier, acier inoxydable :
  Peut faire fondre jusqu'à 18 kg d'acier.

• Laiton, Cuivre, Or, Argent :
  Peut fondre jusqu'à 50 kg de laiton ou de cuivre, ou 150 kg d'or ou d'argent.

• Aluminium et alliages d'aluminium :
  Peut fondre jusqu'à 18 kg d'aluminium ou d'alliages d'aluminium.

Conclusion:

Le chauffage à induction haute fréquence de 60 kW est une solution de chauffage hautement efficace et polyvalente pour une gamme d'applications industrielles. Sa puissance de sortie élevée, sa large plage de fréquences et ses multiples fonctions de sécurité le rendent idéal pour les tâches de chauffage de métaux précises telles que la fusion, le brasage et la trempe. Cette unité est particulièrement avantageuse pour les industries qui traitent des matériaux difficiles à chauffer comme l'aluminium et les poudres métalliques, et offre des fonctionnalités avancées telles que le fonctionnement à distance et des bobines d'induction personnalisables pour répondre à divers besoins.
