Chauffage à induction à double station basse fréquence 70 kW 1-20 kHz

Chauffage à induction à double station basse fréquence 70 kW (1-20 kHz)

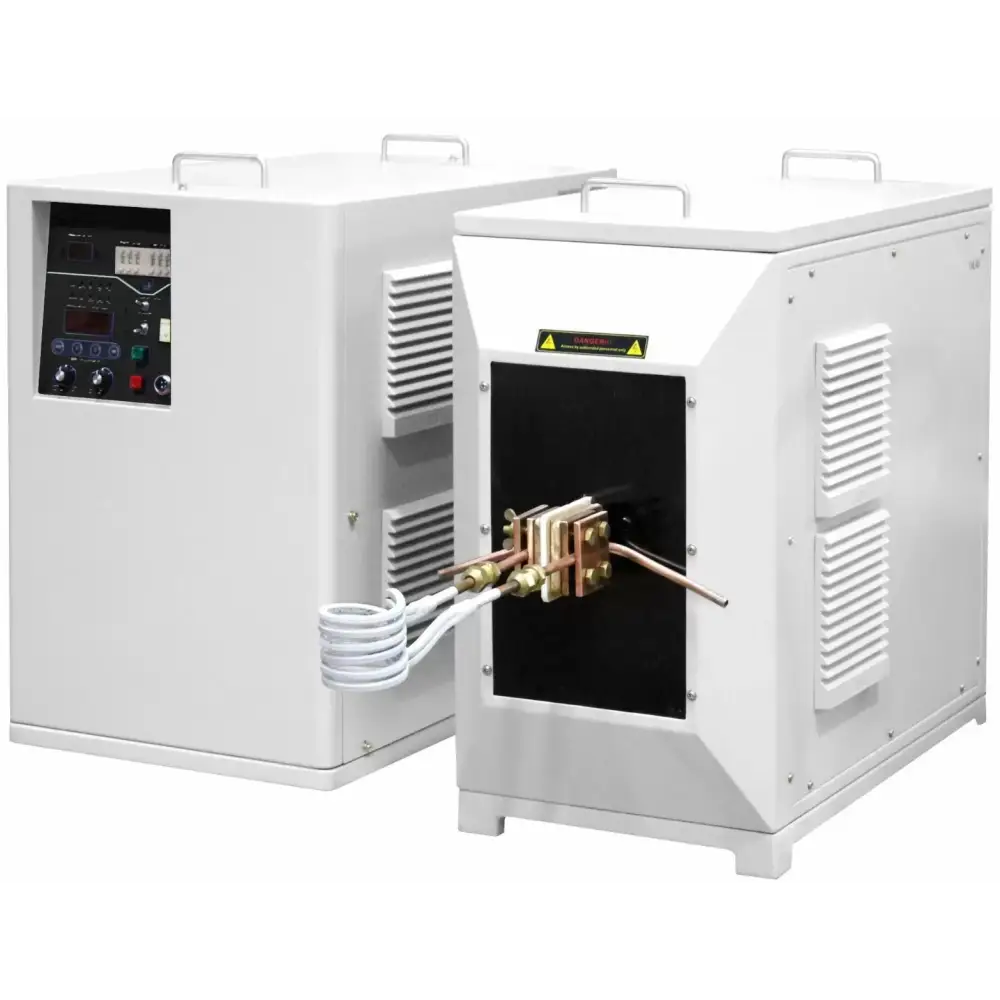

Le réchauffeur à induction à double station basse fréquence de 70 kW d'Across International est un système de qualité industrielle conçu pour une variété d'applications de chauffage des métaux. Avec une plage de fréquences de 1 kHz à 20 kHz, cette machine est particulièrement efficace pour les processus qui nécessitent une pénétration profonde de la chaleur, tels que le durcissement complet, le forgeage de tiges d'acier, la trempe des matrices de pressage, le préchauffage pour le soudage et la fusion de lots de métaux de plus de 4 lb. Il est polyvalent, prenant en charge les matériaux ferreux et non ferreux.

Caractéristiques principales :

• Large gamme de fréquences (1-20 kHz) :
  Le chauffage par induction s'ajuste à la fréquence de résonance optimale pour différents matériaux et exigences de chauffage, garantissant le chauffage le plus efficace et le plus précis, quelle que soit la taille de la pièce ou le matériau.

• Puissance de sortie 70 kW :
  Doté d'une puissance de sortie robuste de 70 kW, ce système peut gérer des tâches industrielles exigeantes qui nécessitent une puissance de chauffage importante. Il est capable de fonctionner en continu avec un cycle de service de 100 % (24h/24 et 7j/7).

• Capacité à deux postes :
  Ce modèle permet un fonctionnement à deux postes, ce qui signifie que deux pièces peuvent être chauffées simultanément, améliorant ainsi la productivité et l'efficacité dans diverses applications.

• Systèmes de refroidissement par air et par eau :
  L'unité comprend un refroidissement par air arrière, tandis que la circulation d'eau assure une régulation optimale de la température. Le système nécessite un débit d'eau d'au moins 1,6 gallon (6 litres) par minute et une pression d'eau minimale de 29 PSI pour un bon fonctionnement.

• Caractéristiques de sécurité :

  • Protection contre les surtensions : le chauffage s'arrête si la tension d'entrée dépasse 245 V, avec une alarme et un indicateur lumineux jusqu'à ce que la tension se normalise.
  • Protection contre la surchauffe : le système s'arrête automatiquement si la température du dissipateur thermique IGBT dépasse 55 °C, évitant ainsi les dommages et garantissant un fonctionnement sûr.
  • Protection contre les surintensités/dysfonctionnements : la machine s'arrête en cas de surchauffe, d'interférence de signal, de courts-circuits ou d'autres pannes, avec des alarmes pour alerter l'utilisateur.
  • Protection contre la basse pression d'eau : si la pression de l'eau descend en dessous de 29 PSI, le système s'arrête automatiquement.

• Contrôle de haute précision :
  Les écrans de sortie numériques affichent les valeurs de fréquence et de courant en temps réel, ce qui permet des réglages précis pour des besoins de chauffage spécifiques. Le système fonctionne en mode manuel et automatique, offrant des options de contrôle flexibles pour différentes applications.

Caractéristiques:

• Courant d'entrée max. : 88 A (nécessite un disjoncteur triphasé d'au moins 110 A)

• Alimentation : 460 VCA, 50/60 Hz triphasé (380 V disponible sur demande)

• Fréquence de sortie : 1-20 kHz

• Max. Oscillant/Puissance d'entrée : 70 kW

• Courant de sortie : 20-130 A

• Tension de sortie : 70-550 V

• Cycle de service : 100 % (fonctionnement continu 24h/24 et 7j/7)

• Refroidissement : Ventilateur d'air arrière, nécessitant une circulation d'eau pour la régulation de la température

• Pression de l'eau : ≥ 0,2 Mpa (29 PSI) ; peut utiliser l'eau du robinet et une pompe à eau (> 1/4 CV et > 240 Gph)

• Débit d'eau : ≥ 1,6 gallon (6 litres) par minute

• Dimensions et poids de l'unité :

  • Alimentation : 30 x 16 x 34 pouces, 165 lb
  • Transformateur : La taille et le poids dépendent du type de pièce et des besoins de chauffage

• Détails d'expédition :

  • Câbles de connexion : 7 pieds

Applications :

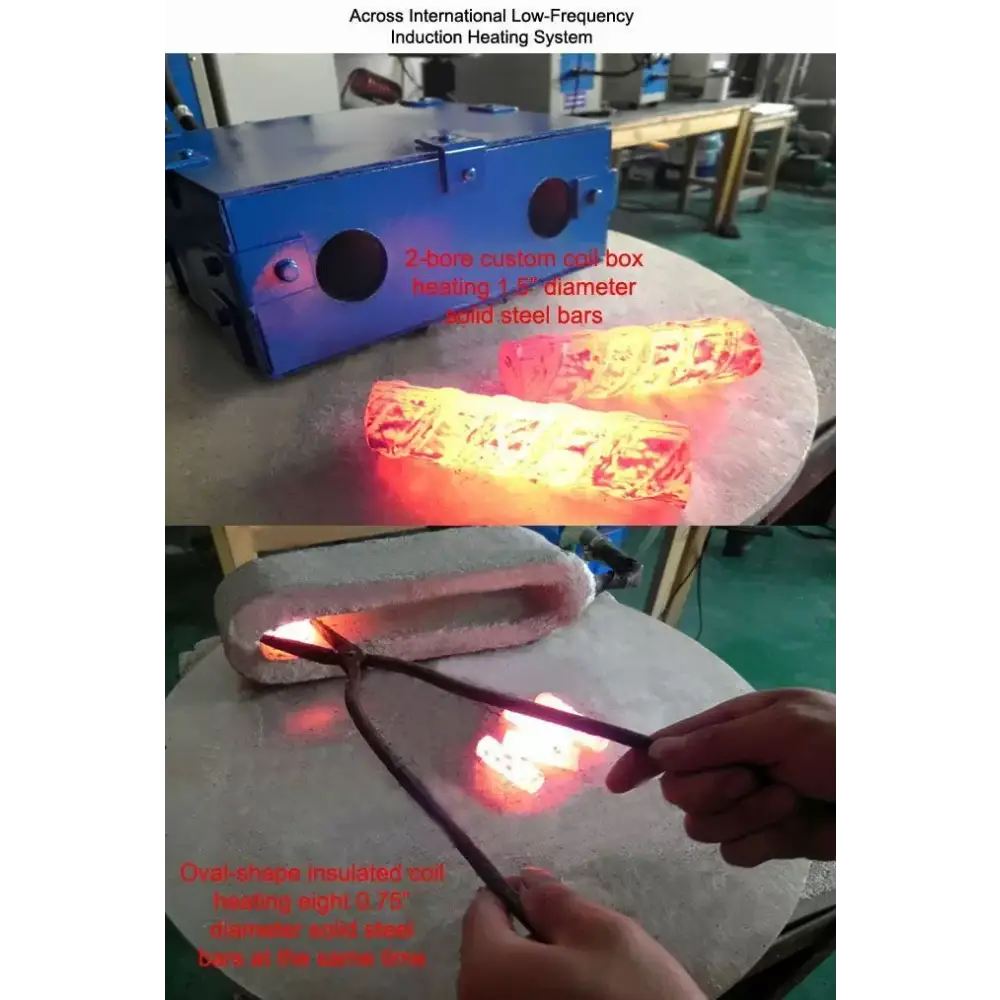

• Chauffage et durcissement des métaux : Idéal pour les processus tels que le durcissement des métaux, le forgeage, la trempe et le préchauffage pour le soudage.
• Fusion des métaux : Capable de faire fondre des lots de métaux de plus de 4 lb, y compris l'acier, le laiton, le cuivre, l'or, l'argent et les alliages d'aluminium.

Capacités de fusion :

Conclusion:

Le chauffage par induction à double station basse fréquence de 70 kW est un outil puissant et polyvalent pour les applications de chauffage industriel. Sa fonctionnalité à double station, sa puissance de sortie élevée et ses fonctions de sécurité complètes le rendent idéal pour une gamme de tâches telles que le forgeage des métaux, le durcissement et le préchauffage pour le soudage. Le système est conçu pour un fonctionnement continu et offre un contrôle précis pour garantir une efficacité et une sécurité de chauffage optimales.
