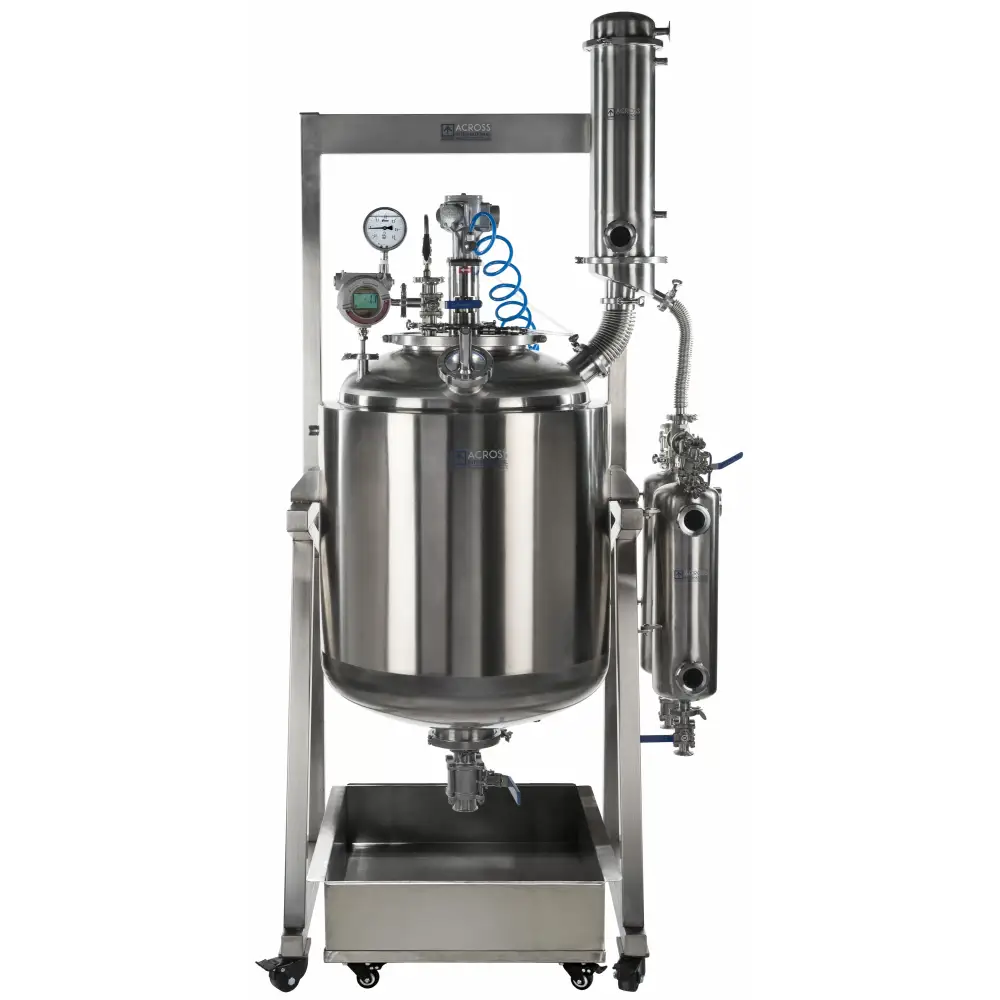

Réacteur à double enveloppe Ai ETL C1D1 de 200 L en acier inoxydable de qualité 316L

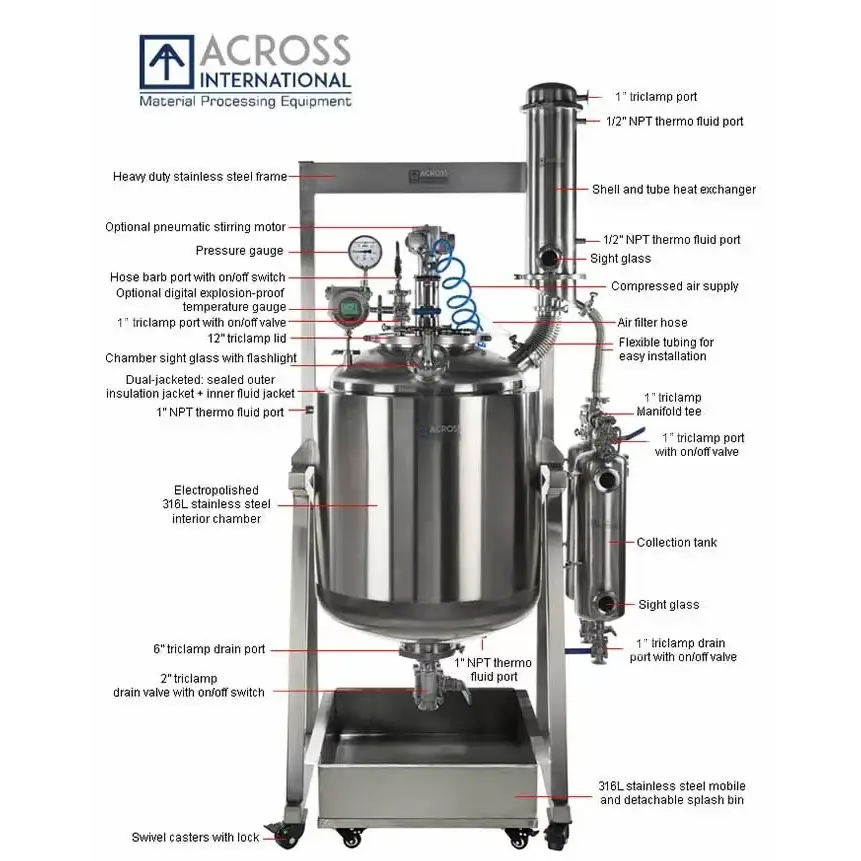

Le réacteur en acier inoxydable à double enveloppe Ai 200L est un réacteur avancé de grande capacité conçu pour les processus exigeants des industries pharmaceutiques, alimentaires et chimiques. Ce modèle est doté d'une construction en acier inoxydable 316L de qualité pharmaceutique pour toutes les pièces en contact avec le fluide, offrant une durabilité et une résistance à la corrosion exceptionnelles. La conception à double enveloppe du réacteur, l'échangeur de chaleur intégré et l'intérieur électropoli le rendent idéal pour un contrôle précis de la température et des opérations sous vide.

Caractéristiques principales :

• Conception à double enveloppe : le réacteur est équipé d'une enveloppe isolante extérieure scellée qui optimise les performances thermiques à l'intérieur de la chambre, assurant un meilleur contrôle des processus de chauffage et de refroidissement.
• Construction en acier inoxydable 316L : Toutes les pièces en contact avec le fluide du réacteur, y compris la cuve principale et le couvercle, sont fabriquées en acier inoxydable 316L de qualité pharmaceutique , garantissant une résistance à la corrosion et à la contamination, ce qui est essentiel pour les applications pharmaceutiques et alimentaires.
• Chambre interne électropolie : l'électropolissage améliore la finition de surface en réduisant les micro-pics et les vallées, ce qui améliore les performances du vide, réduit les taux de dégazage et augmente la durabilité.
• Échangeur de chaleur à calandre et à tubes : Doté de 70 tubes pour des performances de condensation supérieures, le réacteur assure un transfert de chaleur optimal pendant le refroidissement.
• Condenseur et réservoirs de collecte amovibles : Le système est équipé de réservoirs de collecte amovibles et de grands voyants qui permettent une vidange facile sans rompre le vide, réduisant ainsi les temps d'arrêt.
• Pas de câbles encombrants : le réacteur est doté d'un contrôleur de moteur d'agitation intégré peu encombrant , qui minimise l'encombrement et simplifie la configuration.
• Cadre en acier inoxydable robuste : le réacteur est monté sur un cadre robuste avec roulettes pivotantes pour une mobilité facile et un fonctionnement sécurisé.
• Certifié ETL et CSA : Le moteur électrique et le contrôleur sont testés ETL et conformes aux normes UL et CSA , garantissant un fonctionnement sûr et fiable.
• C1D1 Examen par les pairs (facultatif) : Le modèle a fait l'objet d'un examen par les pairs du PSI pour un fonctionnement sûr dans des environnements contenant des matériaux inflammables, tels que l'acétone, l'éthanol, l'heptane, l'alcool isopropylique et d'autres solvants.

Caractéristiques:

• Modèle : SR200
• Moteur d'agitation électrique :
  • Puissance : 220 V, 50/60 Hz, monophasé, 200 W (1/4 CV)
  • Vitesse de rotation : 450 tr/min max. (±8%)
  • Couple de démarrage : 3,0 N·m
  • Couple nominal : 1,54 N·m
  • Rapport de boîte de vitesses : 3:1 à 180:1
  • Contrôleur : Delta, homologué UL
• Moteur d'agitation pneumatique (en option) :
  • Puissance : 1/4 CV
  • Rotation : 450 tr/min max.
  • Pression d'air comprimé : 30 à 80 psi
  • Lubrification : Mobil Grease XHP 222, Shell Vitrea Oil 32
  • Caractéristiques de sécurité : Réglez le régulateur d'air au minimum lors du fonctionnement initial ; assurez-vous que les orifices d'échappement sont exempts de débris.

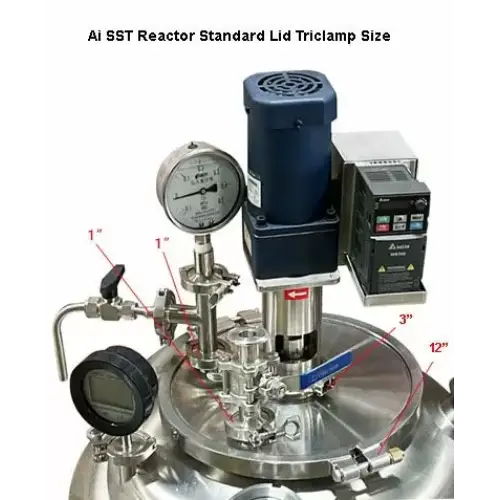

• Configuration du port :
  • Couvercle : TriClamp 12"
  • Port moteur : TriClamp 3"
  • Orifice de vidange : TriClamp 6"
  • Port d'aspiration : TriClamp 1"
  • Port de recirculation du fluide du condenseur : 1/2" NPT femelle
  • Ports de fluide de recirculation de la chemise du récipient : 1" NPT femelle
• Navire principal :
  • Volume : 200 L (volume de remplissage minimum : 40 L)
  • Matériau : acier inoxydable de qualité 316L
  • Finition intérieure : électropolie

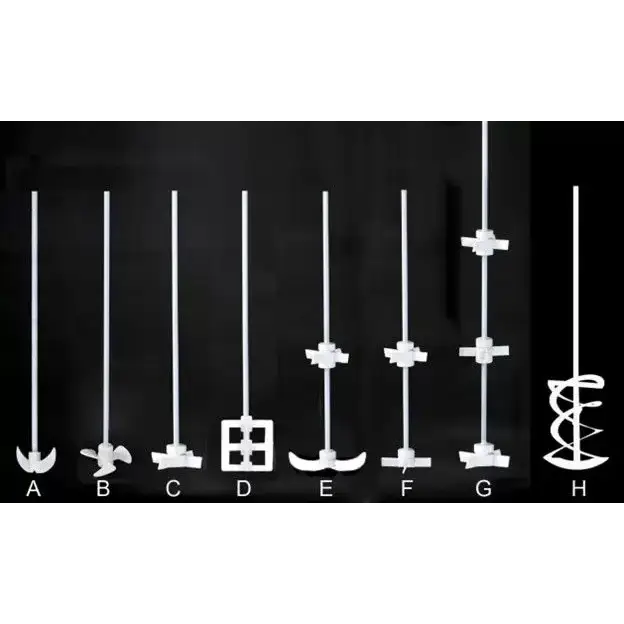

  • Agitateur : Hélice, 3 pales, double couche, acier inoxydable 316L

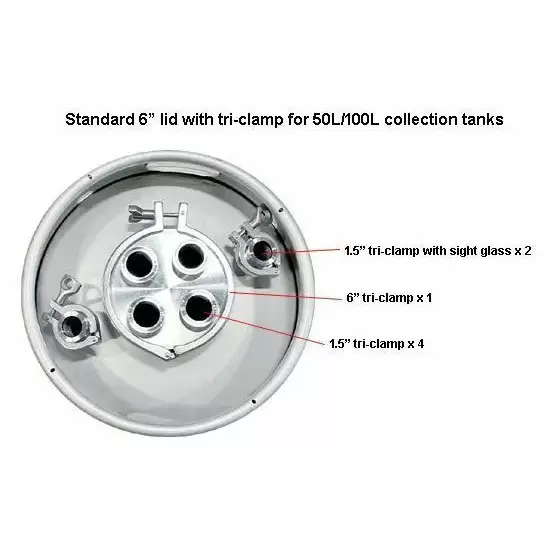

• Réservoirs de collecte :
  • Option 1 : 10L x 2, acier inoxydable 316L avec collecteur
  • Option 2 : 50L x 1, acier inoxydable 304 avec chariot
  • Option 3 : 100L x 1, acier inoxydable 304 avec chariot
• Condenseur principal :
  • Style : Échangeur de chaleur à calandre et à tubes
  • Nombre de tubes : 70
  • Surface de condensation : 0,89 m²
  • Niveau de vide ultime : 1 torr
• Plage de température : -55°C à +250°C (-67°F à +482°F)
• Capteur/affichage de température : Disponible en version standard ou antidéflagrante .
• Joint d'étanchéité : Viton de qualité alimentaire
• Cadre de montage principal : Acier inoxydable robuste de qualité 304 , monté sur quatre roulettes
• Garde au sol de l'orifice de vidange : 19,5 pouces
• Poids d'expédition : 570 lb (unité), 890 lb (expédition)
• Dimensions d'expédition : 50" x 40" x 90" (L x P x H)
• Dimensions assemblées :
  • Sans condenseur ni ballon récepteur : 34" x 32" x 80"
  • Avec condenseur et ballons de réception : 44" x 32" x 91"

Conformité et certifications :

• Certifié ETL : Conforme aux normes UL et CSA .
• C1D1 Examen par les pairs par PSI (facultatif) : Sans danger pour la manipulation de matières inflammables comme l'acétone, l'éthanol et d'autres solvants.

Conclusion:

Le réacteur en acier inoxydable 316L à double enveloppe Ai 200L est conçu pour les applications hautes performances dans les industries sensibles telles que les produits pharmaceutiques, la production alimentaire et le traitement chimique. Avec des caractéristiques telles que sa conception à double enveloppe , sa finition électropolie et son échangeur de chaleur à haut rendement , il garantit un contrôle optimal de la température, un fonctionnement sous vide et un traitement efficace. Certifié selon les normes ETL , UL et CSA , il constitue une solution fiable et sûre pour les opérations à l'échelle industrielle et en laboratoire nécessitant des normes et une conformité rigoureuses.
