Jauge à vide FYRA pour détection de fin de séchage primaire certifiée UL/CSA/CE

Le FYRA pour la détection de fin de séchage primaire est un package spécialisé conçu pour optimiser les applications de séchage sous vide, en particulier dans les fours de lyophilisation et à vide. Cette solution aide les opérateurs à détecter avec précision le moment où la majeure partie de l'eau ou des solvants résiduels ont été éliminés, marquant ainsi la fin du séchage primaire dans un processus de séchage sous vide.

Comment ça marche :

Le package de fin de séchage primaire FYRA s'appuie sur deux capteurs clés , Pirani et Capacitance Manometer (DCP Quantum) , pour détecter la fin du séchage primaire en mesurant la pression et la teneur en vapeur d'eau en temps réel.

Étape 1 : Nettoyer la documentation du processus et la configuration de base

• Avant le séchage du produit, le système est caractérisé par une configuration vide et réfrigérée.
• Le lyophilisateur fonctionne dans des conditions normales et les manomètres Pirani et capacitifs sont utilisés pour établir une différence de pression de base ( ΔP ) lorsque le système est sec et stable.
• Le capteur Pirani détecte une pression plus élevée en raison de la teneur en vapeur d'eau dans la chambre, tandis que le manomètre à capacité (DCP Quantum) suit la pression absolue.
• Cette valeur ΔP sert d'indicateur de la fin du séchage primaire lorsque le produit se sublime et que la vapeur d'eau diminue.

Étape 2 : Séchage avec le produit

• Lors du séchage primaire, le processus de sublimation produit des niveaux élevés de vapeur d'eau, qui sont détectés par le capteur Pirani.
• Au fur et à mesure que le séchage progresse, le taux de sublimation diminue et les mesures de pression des deux capteurs se rapprochent de la valeur ΔP établie. Cela indique que le séchage primaire est terminé.

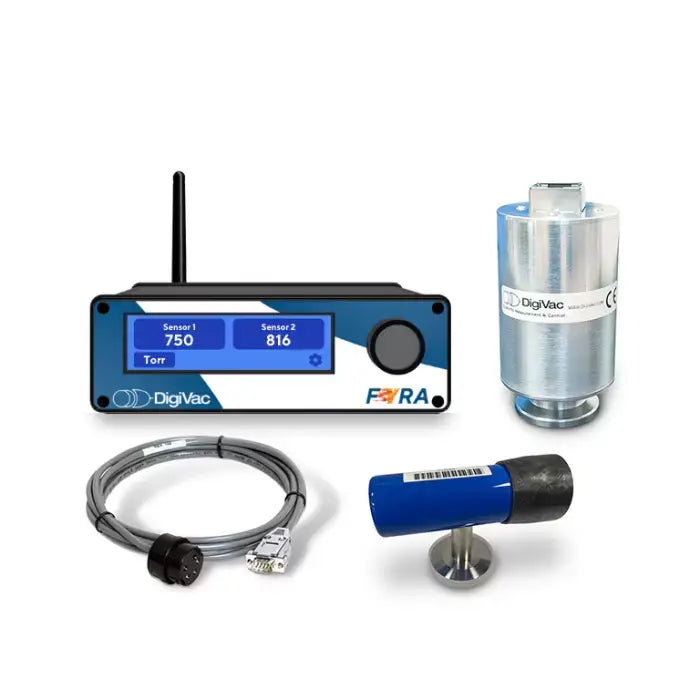

Composants clés :

• Contrôleur FYRA : Contrôleur central pour la gestion du processus de vide et des données des capteurs.
• Capteur Pirani à convection améliorée (Lesker 275) : mesure des pressions de 0,1 mT à 1 000 Torr, idéal pour les systèmes à vide.
• Jauge quantique DCP : capteur de vide piézo capacitif DuoSense, indépendant du gaz, avec une plage de mesure de 0,01 à 1000 Torr.

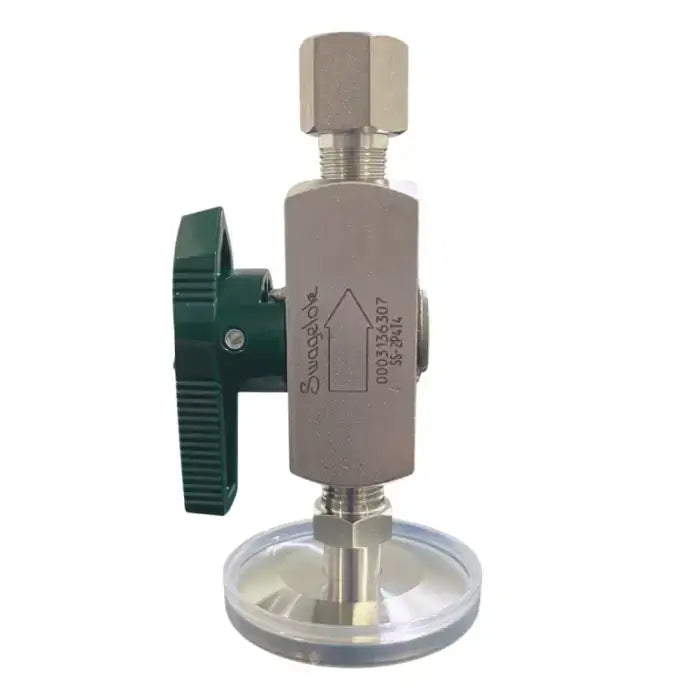

• Vanne de purge manuelle KF25 : permet de purger et de rincer le système pour garantir des lectures de pression précises sans vapeurs emprisonnées.
• Composants de plomberie : comprend des connexions KF25-T, un adaptateur KF16-25, des pinces et des joints toriques pour faciliter la configuration.

Caractéristiques principales :

• Détection précise de fin de séchage : aide à déterminer quand la phase de séchage primaire se termine, garantissant un séchage efficace.
• Étalonnage : Le système FYRA est pré-étalonné dans des conditions de vide réelles et peut être davantage personnalisé avec une documentation traçable NIST.
• Contrôle et surveillance à distance : le contrôleur FYRA dispose d'une interface de ligne de commande à distance riche qui permet une surveillance et un contrôle à distance complets depuis n'importe quel ordinateur via USB.
• Mesure précise de la pression : la configuration à double capteur offre des mesures précises et une surveillance du système de vide pendant le séchage.

Applications :

• Lyophilisation : essentielle pour déterminer quand le produit a été lyophilisé et que la majeure partie de l’eau ou des solvants a été éliminée.
• Séchage au four à vide : surveille les processus de séchage pour détecter la fin du séchage primaire.
• Contrôle du processus sous vide : convient à tout système de séchage sous vide ou de lyophilisation nécessitant une surveillance précise et en temps réel.

Spécifications techniques :

• Plage de contrôle : 1 × 10⁻² – 1 × 10² Torr
• Plage de précision de mesure : 5E-4 à 1000 Torr
• Type de capteur : 536 KF25
• Dimensions : 1,7" H x 3,52" L x 5,35" Profondeur

Le FYRA pour la détection de fin de séchage primaire est un outil précieux pour améliorer l'efficacité et la précision des processus de séchage sous vide, garantissant une qualité de produit optimale et des résultats de séchage précis.
