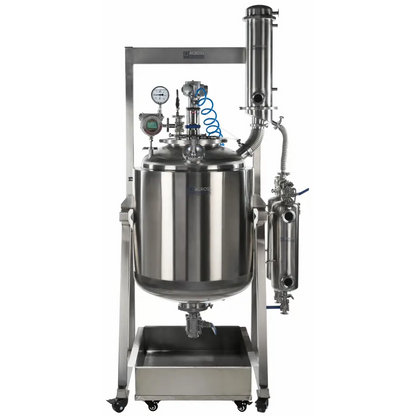

Reactor de acero inoxidable de grado 316L de 200 l con doble revestimiento Ai ETL C1D1

El reactor de acero inoxidable con doble revestimiento Ai 200L es un reactor avanzado de alta capacidad diseñado para procesos exigentes en las industrias farmacéutica, alimentaria y química. Este modelo cuenta con una construcción de acero inoxidable 316L de grado farmacéutico para todas las partes húmedas, lo que ofrece una durabilidad y resistencia a la corrosión excepcionales. El diseño de doble revestimiento del reactor, el intercambiador de calor integrado y el interior electropulido lo hacen ideal para operaciones de control de temperatura y vacío precisos.

Características principales:

• Diseño de doble camisa : el reactor está equipado con una camisa de aislamiento exterior sellada que optimiza el rendimiento térmico dentro de la cámara, lo que garantiza un mejor control de los procesos de calentamiento y enfriamiento.
• Construcción de acero inoxidable 316L : todas las partes húmedas del reactor, incluido el recipiente principal y la tapa, están hechas de acero inoxidable de grado farmacéutico 316L , lo que garantiza la resistencia a la corrosión y la contaminación, lo cual es fundamental para aplicaciones farmacéuticas y de grado alimenticio.
• Cámara interna electropulida : el electropulido mejora el acabado de la superficie al reducir los micropicos y valles, lo que mejora el rendimiento del vacío, reduce las tasas de desgasificación y aumenta la durabilidad.
• Intercambiador de calor de carcasa y tubos : con 70 tubos para un rendimiento de condensación superior, el reactor garantiza una transferencia de calor óptima durante el enfriamiento.
• Condensador desmontable y tanques de recolección : el sistema está equipado con tanques de recolección desmontables y mirillas grandes que permiten un drenaje fácil sin romper el vacío, lo que reduce el tiempo de inactividad.
• Sin cables desordenados : el reactor cuenta con un controlador de motor de agitación integrado que ahorra espacio , lo que minimiza el desorden y simplifica la configuración.
• Marco de acero inoxidable de alta resistencia : el reactor está montado sobre un marco resistente con ruedas giratorias para facilitar su movilidad y su funcionamiento seguro.
• Certificación ETL y CSA : el motor eléctrico y el controlador están probados por ETL y cumplen con los estándares UL y CSA , lo que garantiza un funcionamiento seguro y confiable.
• Revisión por pares C1D1 (opcional): El modelo cuenta con una revisión por pares por parte de PSI para una operación segura en entornos con materiales inflamables, como acetona, etanol, heptano, alcohol isopropílico y otros solventes.

Presupuesto:

• Modelo : SR200
• Motor agitador eléctrico :
  • Alimentación : 220 V, 50/60 Hz, monofásica, 200 W (1/4 HP)
  • Velocidad de rotación : 450 rpm máx. (±8%)
  • Par de arranque : 3,0 N·m
  • Par nominal : 1,54 N·m
  • Relación de la caja de cambios : 3:1 a 180:1
  • Controlador : Delta, homologado por UL
• Motor agitador neumático (opcional):
  • Potencia : 1/4 HP
  • Rotación : 450 rpm máx.
  • Presión de aire comprimido : 30 a 80 psi
  • Lubricación : Grasa Mobil XHP 222, Shell Vitrea Oil 32
  • Características de seguridad : Ajuste el ajustador de aire al mínimo en el funcionamiento inicial; asegúrese de que los puertos de escape estén libres de residuos.
• Configuración del puerto :
  • Tapa : TriClamp de 12"
  • Puerto del motor : TriClamp de 3"
  • Puerto de drenaje : TriClamp de 6"
  • Puerto de vacío : TriClamp de 1"
  • Puerto de fluido de recirculación del condensador : NPT hembra de 1/2"
  • Puertos de recirculación de fluido de la camisa del recipiente : NPT hembra de 1"
• Buque principal :
  • Volumen : 200L (Volumen mínimo de llenado: 40L)
  • Material : acero inoxidable de grado 316L
  • Acabado interior : electropulido
  • Agitador : Hélice, 3 palas, doble capa, acero inoxidable 316L

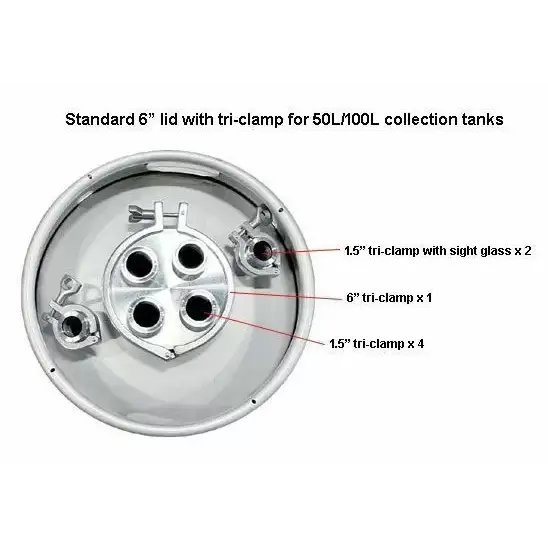

• Tanques de recolección :
  • Opción 1 : 10L x 2, acero inoxidable 316L con colector
  • Opción 2 : 50L x 1, acero inoxidable 304 con plataforma rodante
  • Opción 3 : 100L x 1, acero inoxidable 304 con plataforma rodante
• Condensador principal :
  • Estilo : Intercambiador de calor de carcasa y tubos
  • Número de tubos : 70
  • Área de condensación : 0,89 m²
  • Nivel de vacío máximo : 1 Torr
• Rango de temperatura : -55 °C a +250 °C (-67 °F a +482 °F)
• Sensor/pantalla de temperatura : Disponible en versiones regulares o a prueba de explosiones .
• Junta de sellado : Viton de grado alimenticio
• Marco de montaje principal : acero inoxidable de grado 304 de alta resistencia, montado sobre cuatro ruedas
• Distancia al suelo del puerto de drenaje : 19,5 pulgadas
• Peso del envío : 570 libras (unidad), 890 libras (envío)
• Dimensiones de envío : 50" x 40" x 90" (Ancho x Profundidad x Alto)
• Dimensiones ensambladas :
  • Sin condensador ni matraces receptores : 34" x 32" x 80"
  • Con condensador y matraces receptores : 44" x 32" x 91"

Cumplimiento y certificaciones:

• Certificado ETL : cumple con los estándares UL y CSA .
• C1D1 Revisión por pares de PSI (opcional): Seguro para manipular materiales inflamables como acetona, etanol y otros solventes.

Conclusión:

El reactor de acero inoxidable 316L con doble revestimiento Ai 200L está diseñado para aplicaciones de alto rendimiento en industrias sensibles como la farmacéutica, la producción de alimentos y el procesamiento químico. Con características como su diseño de doble revestimiento , acabado electropulido e intercambiador de calor de alta eficiencia , garantiza un control óptimo de la temperatura, un funcionamiento al vacío y un procesamiento eficiente. Certificado según los estándares ETL , UL y CSA , es una solución confiable y segura para operaciones a escala industrial y de laboratorio que requieren estándares y cumplimiento rigurosos.
