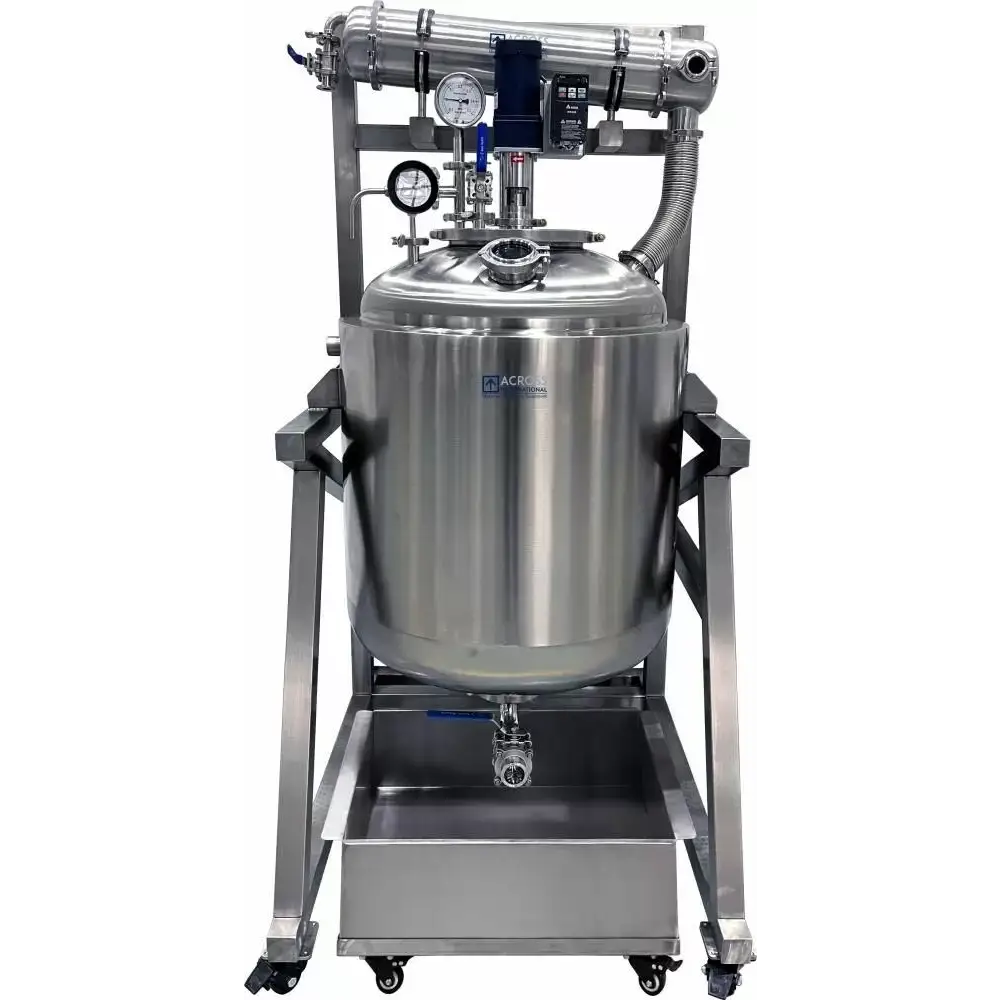

Reactor de acero inoxidable de grado 316L y 300 l con doble revestimiento Ai ETL C1D1

El reactor de acero inoxidable 316L con doble revestimiento Ai 300L es una unidad de procesamiento avanzada y de alta capacidad diseñada para aplicaciones exigentes en industrias como la farmacéutica, la alimentaria y la química. Con un diseño de doble revestimiento , superficies internas electropulidas y un intercambiador de calor de carcasa y tubo robusto, este reactor garantiza un procesamiento eficiente y confiable de materiales volátiles o sensibles a la temperatura. La opción de revisión por pares C1D1 y la certificación ETL lo hacen adecuado para entornos peligrosos e industrias que requieren estándares estrictos de seguridad y rendimiento.

Características principales:

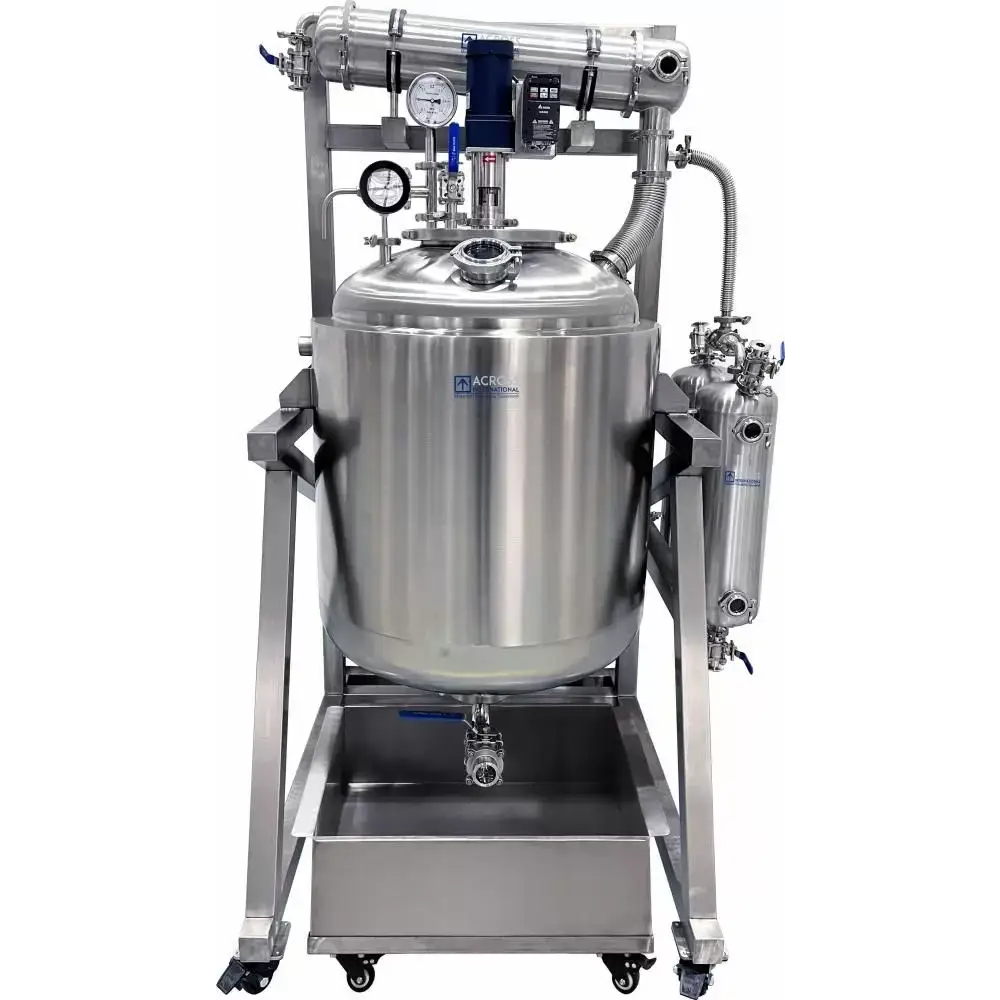

• Condensador montado horizontalmente : El condensador montado horizontalmente reduce el centro de gravedad, lo que garantiza una mayor estabilidad durante el funcionamiento.
• Diseño de doble camisa : este reactor cuenta con un sistema de doble camisa con una cubierta de aislamiento exterior sellada para un control superior de la temperatura, lo que ayuda a mantener condiciones óptimas del proceso dentro de la cámara.
• Construcción de acero inoxidable 316L : todas las partes húmedas están hechas de acero inoxidable 316L de grado farmacéutico , lo que proporciona resistencia a la corrosión y garantiza una alta pureza en aplicaciones sensibles.
• Intercambiador de calor de carcasa y tubos : equipado con un intercambiador de calor de carcasa y tubos de 110 tubos para una condensación eficiente, maximizando la transferencia de calor.
• Interior electropulido : La cámara interna está electropulida , lo que reduce la rugosidad de la superficie, mejora las presiones de vacío, las tasas de desgasificación y prolonga la vida útil del equipo al minimizar la fricción y el desgaste.

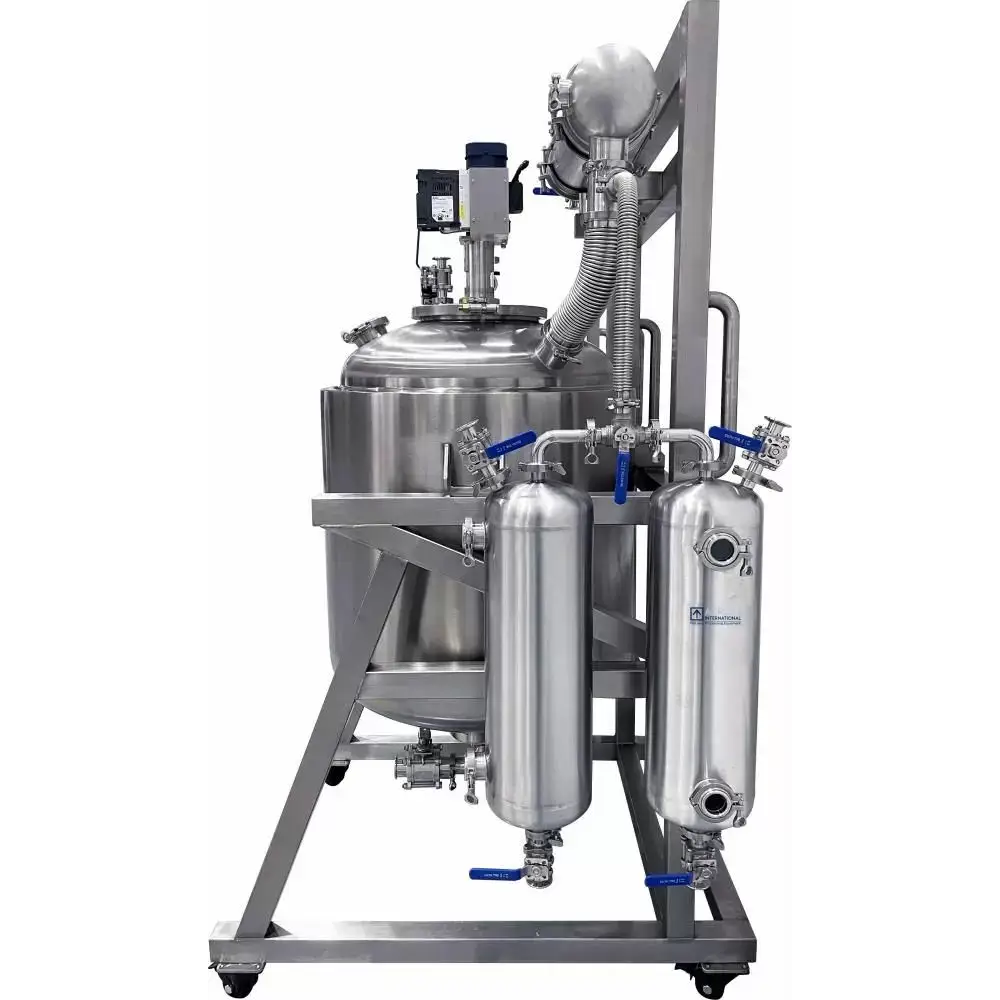

• Tanques de recolección y condensador desmontables : los tanques de recolección dobles con mirillas grandes permiten un drenaje fácil sin interrumpir el vacío. El condensador también se puede desmontar para su limpieza y mantenimiento.
• Controlador de motor de agitación integrado que ahorra espacio : el reactor incluye un controlador de motor integrado y compacto que elimina los cables desordenados y ahorra espacio.
• Marco resistente : El reactor está montado sobre un marco de acero inoxidable con ruedas giratorias , lo que hace que sea fácil de mover y posicionar en diferentes entornos de trabajo.
• Configuración de puerto integral : el reactor cuenta con puertos grandes (12" en la parte superior, 6" en la parte inferior) para facilitar la limpieza de la cámara, con puertos para vacío, fluido de recirculación y drenaje.
• Requisitos de lubricación integrales : el motor de agitación neumática requiere una lubricación específica (por ejemplo, Mobil Grease XHP 222 para lubricación del motor y Shell Vitrea Oil 32 para lubricación por aire) para garantizar un funcionamiento suave y seguro.

Presupuesto:

• Modelo : SR300
• Motor agitador eléctrico :
  • Alimentación : 220 V, 50/60 Hz, monofásica, 200 W (1/4 HP)
  • Velocidad de rotación : 450 rpm máx. (±8%)
  • Par de arranque : 3,0 N·m
  • Par nominal : 1,54 N·m
  • Relación de la caja de cambios : 3:1 a 180:1
  • Controlador : Delta, homologado por UL
• Motor agitador neumático (opcional):
  • Potencia : 1/4 HP
  • Rotación : 450 rpm máx.
  • Presión de aire comprimido : 30 a 80 psi
  • Lubricación : Grasa Mobil XHP 222, Shell Vitrea Oil 32
  • Seguridad : desconecte el suministro de aire cuando no esté en uso y asegúrese de que el puerto de escape esté libre de residuos.

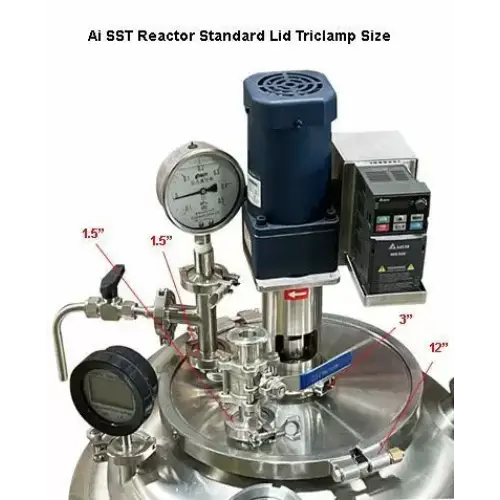

• Configuración del puerto :
  • Tapa : TriClamp de 12"
  • Puerto del motor central : TriClamp de 3"
  • Puerto de drenaje : TriClamp de 6"
  • Válvula de encendido/apagado del puerto de drenaje : TriClamp de 2"
  • Puerto de vacío : TriClamp de 1,5"
  • Puerto de fluido de recirculación del condensador : NPT hembra de 1/2"
  • Puerto de recirculación de fluido de la camisa del recipiente : NPT hembra de 1"
• Buque principal :
  • Volumen : 300L
  • Material : acero inoxidable de grado 316L
  • Acabado interior : electropulido

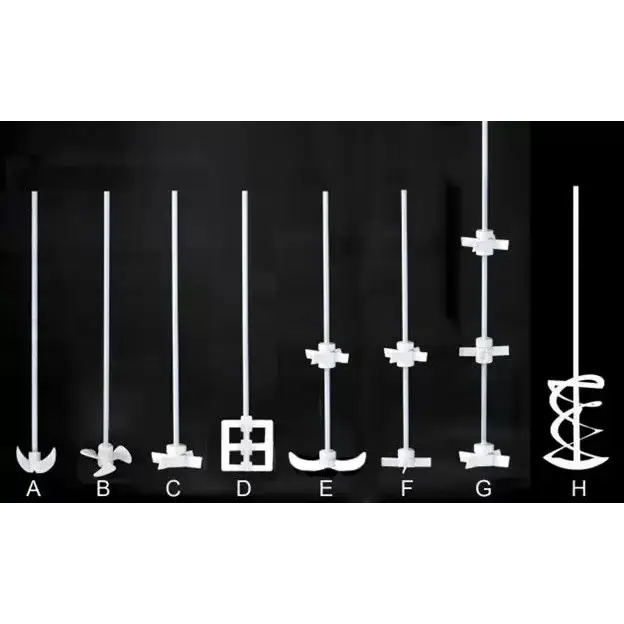

  • Agitador : Hélice, 3 palas, doble capa, acero inoxidable 316L
• Tanques de recolección :
  • Opción 1 : 20L x 2, acero inoxidable 316L con colector
  • Opción 2 : 50L x 1, acero inoxidable 304 con plataforma rodante

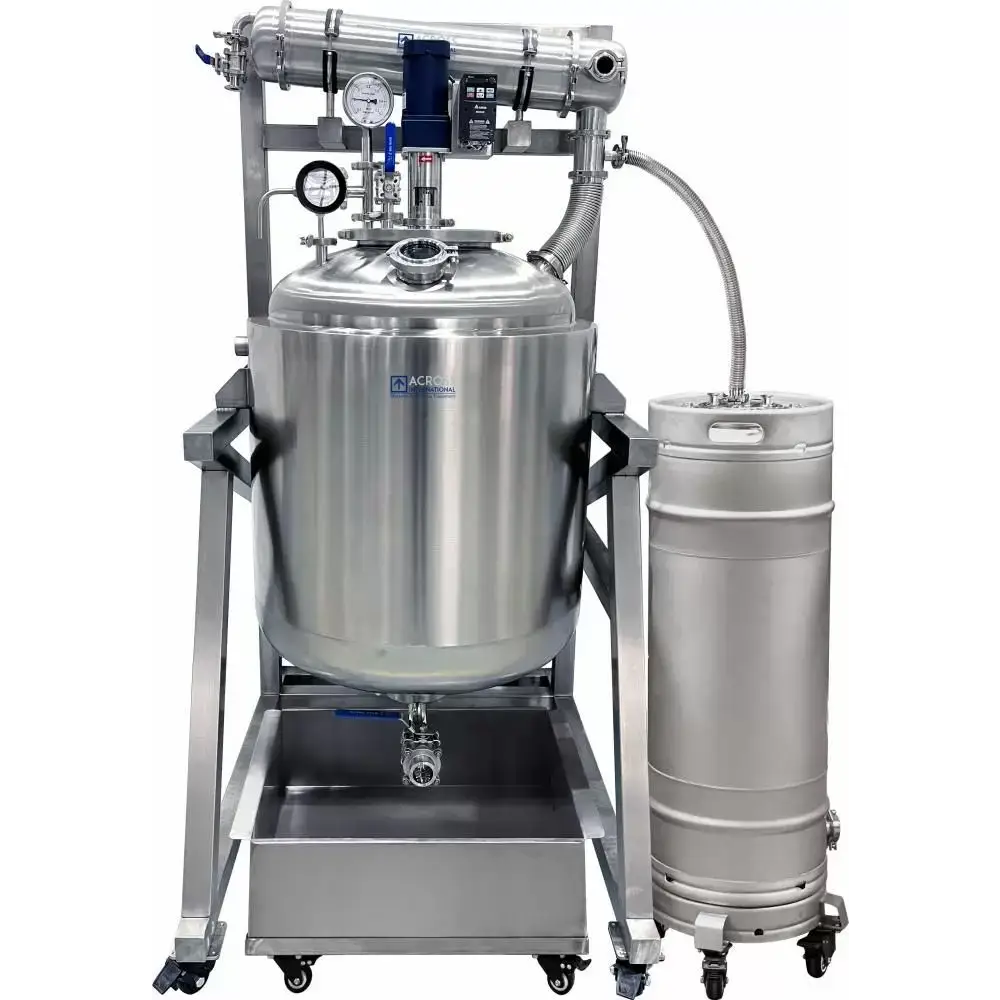

  • Opción 3 : 100L x 1, acero inoxidable 304 con plataforma rodante
• Condensador principal :
  • Estilo : Intercambiador de calor de carcasa y tubos
  • Número de tubos : 110
  • Área de condensación : 1 m²
  • Nivel de vacío máximo : 1 Torr
• Rango de temperatura : -55 °C a +250 °C (-67 °F a +482 °F)
• Sensor/pantalla de temperatura : modelos regulares y a prueba de explosiones disponibles
• Junta de sellado : Viton de grado alimenticio
• Marco de montaje principal : acero inoxidable de grado 304 de alta resistencia, montado sobre cuatro ruedas
• Distancia al suelo del puerto de drenaje : 19,5"
• Peso del envío : 770 libras (unidad), 990 libras (envío)
• Dimensiones del envío : 48" x 38" x 88"
• Dimensiones ensambladas :
  • Sin matraces receptores : 38" x 47" x 81"
  • Con frascos receptores de 20 l : 51" x 47" x 81"

Cumplimiento y certificaciones:

• Certificado ETL : cumple con los estándares UL y CSA .
• C1D1 Revisión por pares de PSI (opcional): Aprobado para su uso en entornos con productos químicos peligrosos, como acetona, etanol, heptano, alcohol isopropílico y otros.
